Profesjonalna linia powlekania przenośnika podłogowego

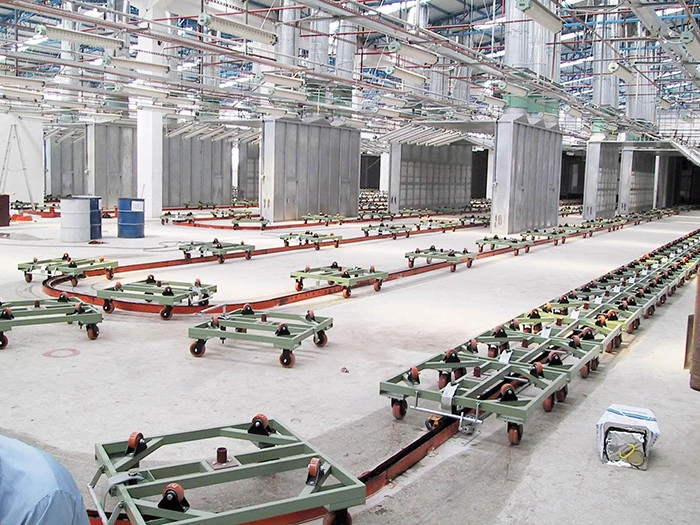

Pojazd przekładowy bez napędu + naziemny łańcuch przenośny.

Celem:

Używane do obróbki powierzchni dużych, ciężkich części roboczych o niskiej wydajności

wymagania;

Przepływ procesu:

/Szczypianie, suszenie, farbowanie w sprayu, farba do pieczenia, odcinki.

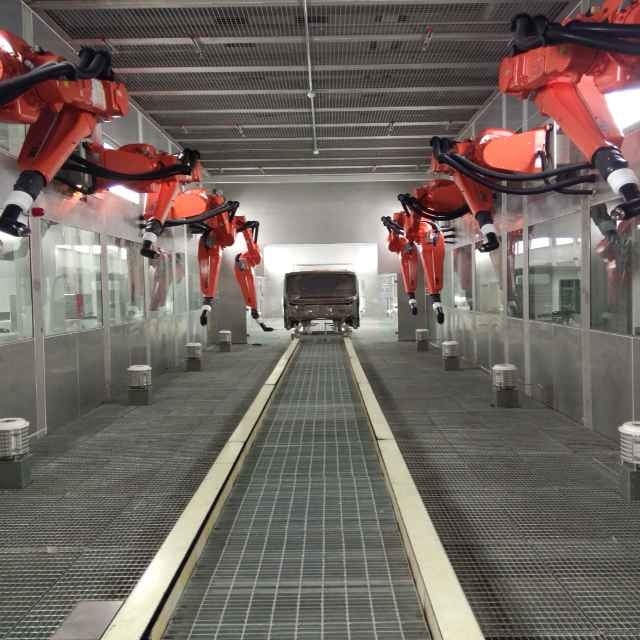

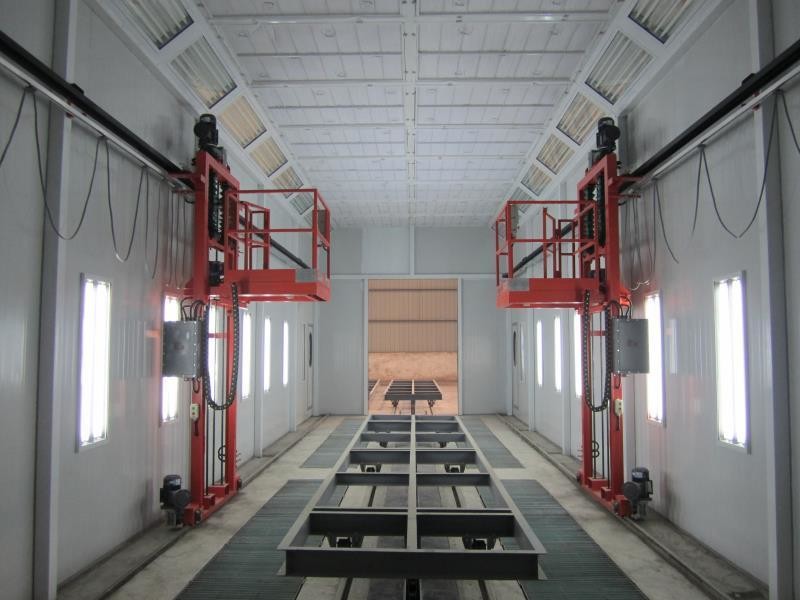

Struktura pomieszczenia obejmuje: pomieszczenie do polerowania, pomieszczenie do czyszczenia, pomieszczenie do suszenia, pomieszczenie do malowania sprayem i pomieszczenie do pieczenia (spersonalizowane według produktu);

Pojazd tłumaczeniowy: jest spawany i uformowany ze stali I-beam i kanału, a powierzchnia jest wybrukowana płytą stalową o grubości 8 mm;

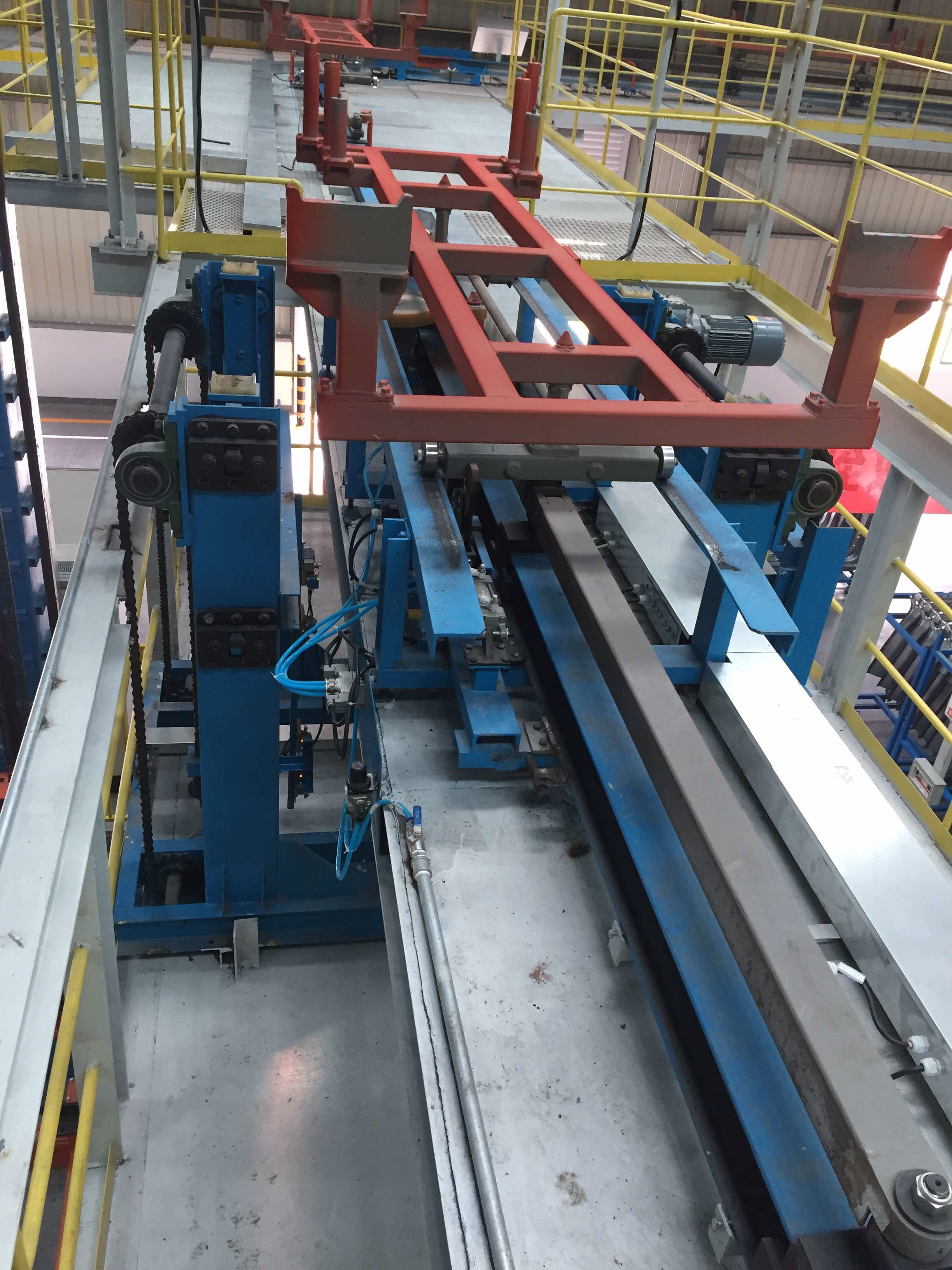

Opis sprzętu łańcucha przenośnego naziemnego:

Składa się głównie z urządzenia napędowego, łańcucha przyczepowego, urządzenia napięcia i przenośnika

Ścieżka.

(1)Urządzenie napędowe

Moc urządzenia napędowego jest przesyłana do węgla napędowego przez reduktor silnika i łańcuch przesyłowy.

Cykloidalny reduktor koła szczytowego może znacznie poprawić wydajność przesyłu. , oraz

Ruch jest niezawodny.

(2) Łańcuch trakcyjny

Łańcuch składa się z wału szpilkowego, płyty łańcuchowej, płyty łańcuchowej i rękawka rolkowego.

Wyprzedzanie pomiędzy pcharkami może być montowane w różnych kształtach w zależności od potrzeb.

tylko w celu zaspokojenia potrzeb rytmu pracy.

W tej serii łańcuchów przenośnych wszystkie używają jako płyt łańcuchowych wysokiej jakości stali manganowej i wszystkie wymagają określonych testów rozciągania przed opuszczeniem fabryki.

(3)Urządzenie naciągające

Urządzenie to zapewnia, że cały łańcuch przenośnikowy zawsze utrzymuje stosunkowo stabilny

W tym samym czasie może one absorbować lub kompensować napięcie podczas pracy.

błąd instalacji łańcucha przenośnego, rozszerzenie i skurcz spowodowane rozszerzeniem termicznym, skurczem i deformacją siły podczas pracy.Zapewnić, że łańcuch przenośny ma napięcie początkowe w punkcie wywijania urządzenia napędowego i wyeliminować urządzenia, które generują ujemne napięcie w całej linii.

Ta seria urządzeń napinających wykorzystuje głównie pręty śrubowe do napinania.

stosunkowo prosty i kompaktowy, a jego siła napędowa jest stosunkowo stabilna;

(4) Ścieżka przenośna

Ścieżka trolejbusowa przyjmuje szyby lekkie o pojemności 30 kg/m (podstawa jest wstępnie osadzona w

W przypadku pojazdów z silnikiem silnikowym lub silnikiem silnikowym, które są w stanie przejechać wzdłuż linii kolejowych, należy zastosować silniki silnikowe z silnika silnikowego.

Cała linia przyjmuje sterowanie PLC, bezstopniową regulację prędkości i jest wyposażona w

wiele sond indukcyjnych i przycisków sterujących.
