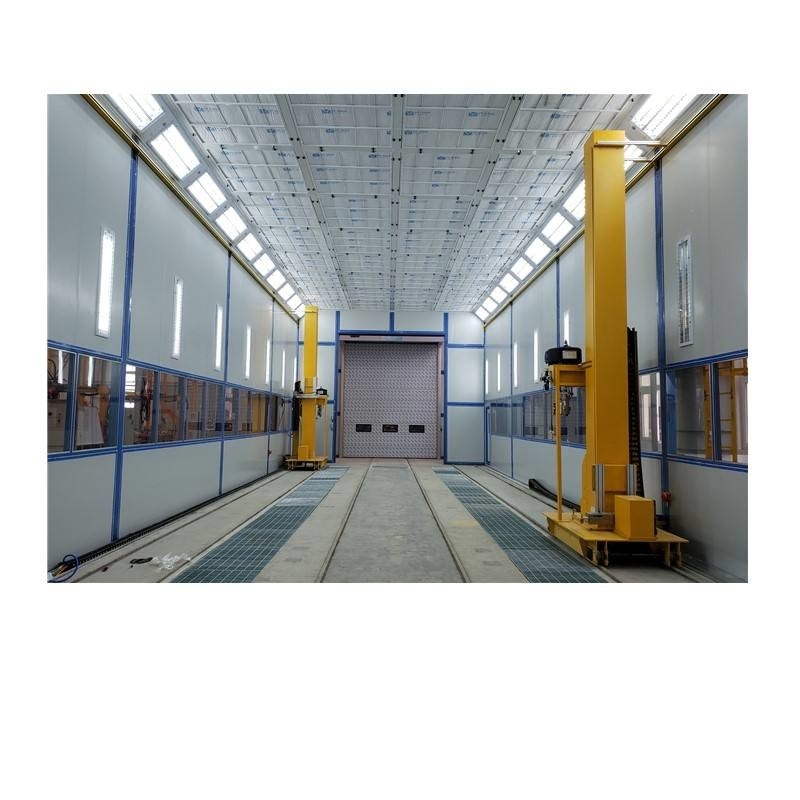

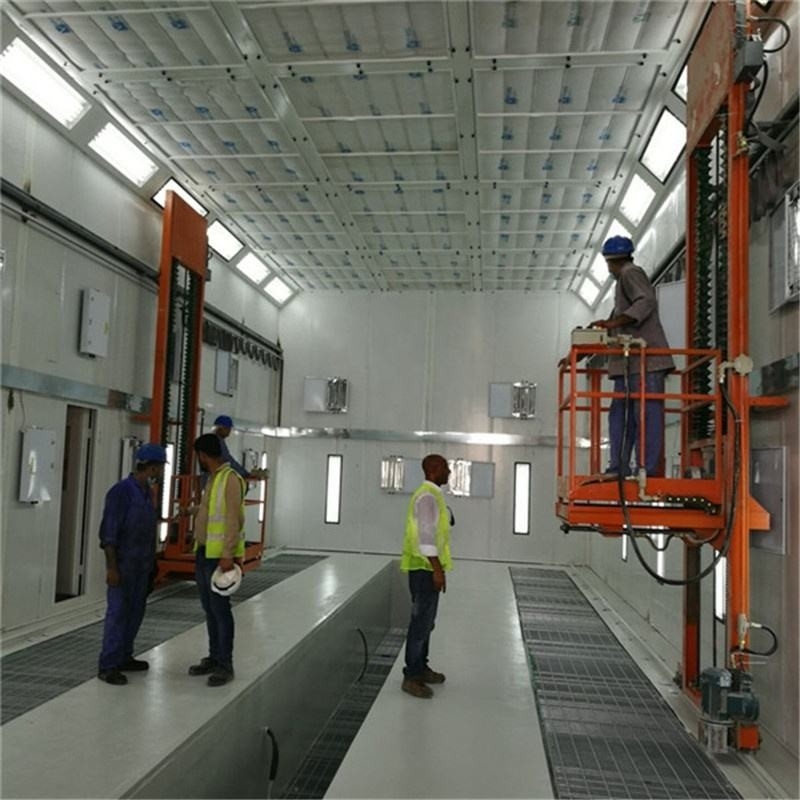

Dostosowywalna kabina rozpylająca z elektronicznym systemem sterowania dla bezpieczeństwa i wydajności
Elektroniczny system sterowania kabiną spryskową oferuje takie funkcje jak malowanie spryskowe, ocieplanie
farba do pieczenia, ustawienie czasu suszenia, przełącznik oświetleniowy, światło wskazujące na usterkę, regulator temperatury, przełącznik zasilania,
wyłącznik awaryjnego zatrzymania, czasomierz, ogranicznik temperatury, amperometr, woltometr, miernik ciśnienia i alarm ciśnienia.
Te przyjazne dla użytkownika urządzenia sterujące umożliwiają precyzyjne działanie i monitorowanie kabiny natryskowej, zapewniając optymalne
wydajność i bezpieczeństwo.
|
Wewnątrz.
wymiar
|
15000 × 5000 × 5000 mm (L × W × H) |
|
zewnętrzne
wymiar
|
15130 × 6890 × 5600 mm (L×W×H) |
| Piwnica. |

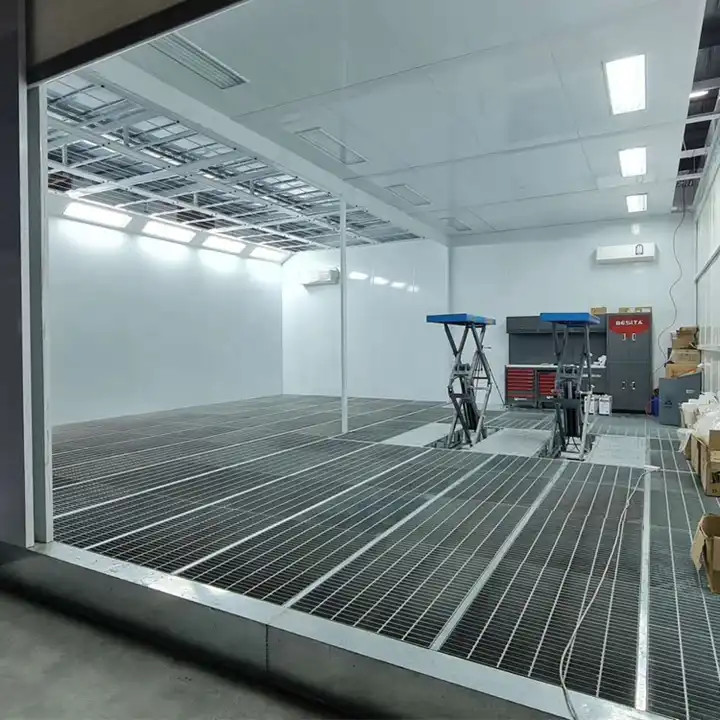

Istnieją 2 rzędy 30x4 płaskich żelaza + ₹ 8 skręconych stalowych siatek podłogowych (24 sztuk) po obu stronach podłogi (opcjonalnie ścianka boczna wydechowa) |
| drzwi wejściowe |

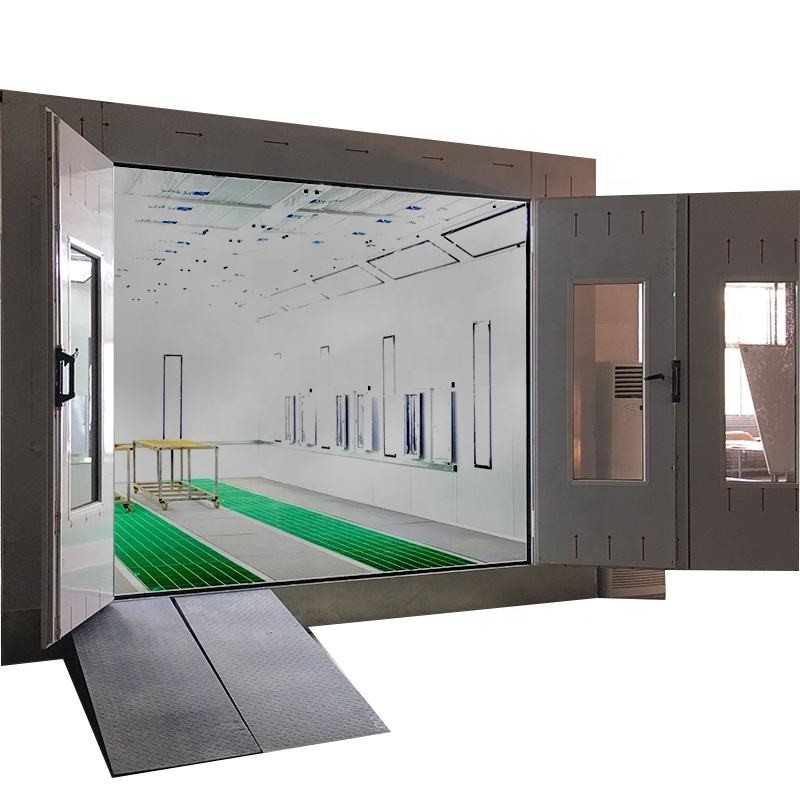

Wielkość drzwi: 4000 × 4600 mm (W × H), drzwi gięte z blachy metalowej, 4 liście drzwi, kwadratowe ocieplone okno ze szkła, wypełnienie: EPS (wypełnienie można regulować,i brama może być wyposażona w elektryczny rolety) |
| drzwi robocze |
2 zestawy, wielkość drzwi roboczych: 800×2000 mm (W×H), wyposażone w
zamka ciśnieniowa i szybne okno obserwacyjne
|
| Panel ścienny |
Panel ścienny z EPS, szerokość 1150 mm, grubość całkowita 70 mm,
grubość blachy ze stali kolorowej: 0,426 mm, biała, stalowe krawędzie uszczelnione z obu stron;
|
| dach |
Panel ścienny z EPS, szerokość 1150 mm, grubość 50 mm,
grubość blachy ze stali kolorowej: 0,426 mm, biała, stalowe krawędzie uszczelnione z obu stron;
|
| oświetlenie |
Oświetlenie górne: 20 grup × 4 sztuk = 80 sztuk lamp 18W
Oświetlenie talii: 22 grupy × 4 sztuky = 88 sztuk lampek o mocy 18 W, LED
lampy lampowe, wybuchoodporna skrzynka świetlna
Oświetlenie ≥1000Lux
|
|
Jednostka lotnicza
instalacja
|
Wprowadzenie powietrza z boku, wydechy z tyłu, kwadratowa rurka
spawanie + ramka aluminiowa, biała farba, wytrzymała maszyna 20 mm grubości
|
|
Makijaż
Jednostka powietrzna
(2 grupy)
|
Każda grupa wyposażona jest w 2 zewnętrzne wentylatory odśrodkowe z podwójnym wlewem wirnika, moc jednego silnika: 7,5 kW; przepływ całkowity: 40000 m3 / h, prędkość wiatru bez obciążenia: 0,25 m/s; amortyzator regulacyjny pneumatyczny,Ćwiczenia . |
|
Wyczerpana.
Jednostka powietrzna
(2 grupy)
|
Każda grupa jest wyposażona w 1 wentylator odśrodkowy o podwójnym wlewie, napęd kołowy, moc jednego silnika: 11 kW; przepływ całkowity: 4000 m3 / h, prędkość wiatru bez obciążenia: 0,25 m/s; amortyzator ręcznego regulacji wydechu. |
|
Ogrzewanie
System
(2 zestawy)
|
Każda grupa jest wyposażona w palnik Diesla Riello RG5S z
maksymalna moc cieplna 26,000 kW; wyposażony w piec wymiennik ciepła ze stali nierdzewnej 304; malowanie podwyższonego temperatury: 20°C (od 0°C do 20°C w stanie opryskowania); farba do pieczenia:10-15 minut (od 20° do 60oС) stan farby. (ogrzewanie gazem ziemnym, ogrzewanie elektryczne
można wybrać ogrzewanie rury i ogrzewanie lampy do pieczenia podczerwonej)
|
|
filtrowanie
system
|
1Bawełka z filtrem pierwotnym do podaży powietrza: poziom EN 779: G3
2 filtracja o niewielkiej wydajności: pełna głębokość trójwymiarowej wiskozy; poziom EN799: F5,
3 Filtracja bawełnianych koców odpornych na farby z włókien szklanych: EN 779 Poziom: G3;
4Filtracja cząstek aktywnego węgla: adsorbuje benzen i ksylen w spalinie
|
| Elektroniczny system sterowania |
Malowanie w sprayu, malowanie w sprayu grzewcze, farba do pieczenia, ustawienie czasu suszenia, przełącznik oświetleniowy, światło wskazujące na usterkę, regulator temperatury, przełącznik zasilania, przełącznik awaryjnego zatrzymania, zegar,ogranicznik temperatury , amperometr, voltometr, miernik ciśnienia, alarm ciśnienia |
|
Rurociąg
system
|
Każda grupa urządzeń do dostarczania i usuwania powietrza jest wyposażona w 4 sekcje o prostych kanałach powietrza o wymiarach 10 00 x 10 00 x 1000 mm, 1 sekcję o wymiarach 10 00 x 10 00 mm 90° łokcia i 1 sekcję o wymiarach 10 00 x 10 00 mm 45° łokcia; |
| całkowita moc |
56 kW. |
Duża kabina do opryskiwania samochodów jest zaprojektowana w celu zaspokojenia różnorodnych potrzeb z najwyższej klasy specyfikacji technicznych
wymiary wnętrza wynoszą 6900 × 3900 × 2650 mm (L × W × H), (może być dostosowane)
podczas gdy zewnętrzne wymiary 7000 × 5350 × 3400 mm (L × W × H).
Wykorzystuje galwanizowane wygięcie arkusza, wspierane przez kwadratowe rury i siatkę podłogową, zapewniającą ogólną nośność
pojemność 2,4 T, regulowana w razie potrzeby.
Główne drzwi wejściowe o wymiarach 3000 × 2600 mm (W × H) posiadają trzy okna ze szklanymi oknami i wypełnieniem EPS.
Dodatkowe drzwi robocze, o rozmiarach 800 × 2000 mm (W × H), zawierają zamek ciśnieniowy i okno obserwacyjne.
Płyty ścienne z EPS i ocinkany dach stanowią solidną izolację, z dostępnymi opcjonalnymi materiałami.
System oświetleniowy zapewnia ponad 1000Lux z 32 górnych i 16 pasów lamp LED.
systemy filtracji zapewniają optymalne podgrzewanie, a systemy filtracji zapewniają
Środowisko pracy jest czyste, a elektroniczny system sterowania zapewnia precyzyjne sterowanie.
Wymóg wynosi 17 kW.
