| wymiar wewnętrzny |
5900 × 23 00 × 250 0 mm (L × W × H) |
| wymiar zewnętrzny |

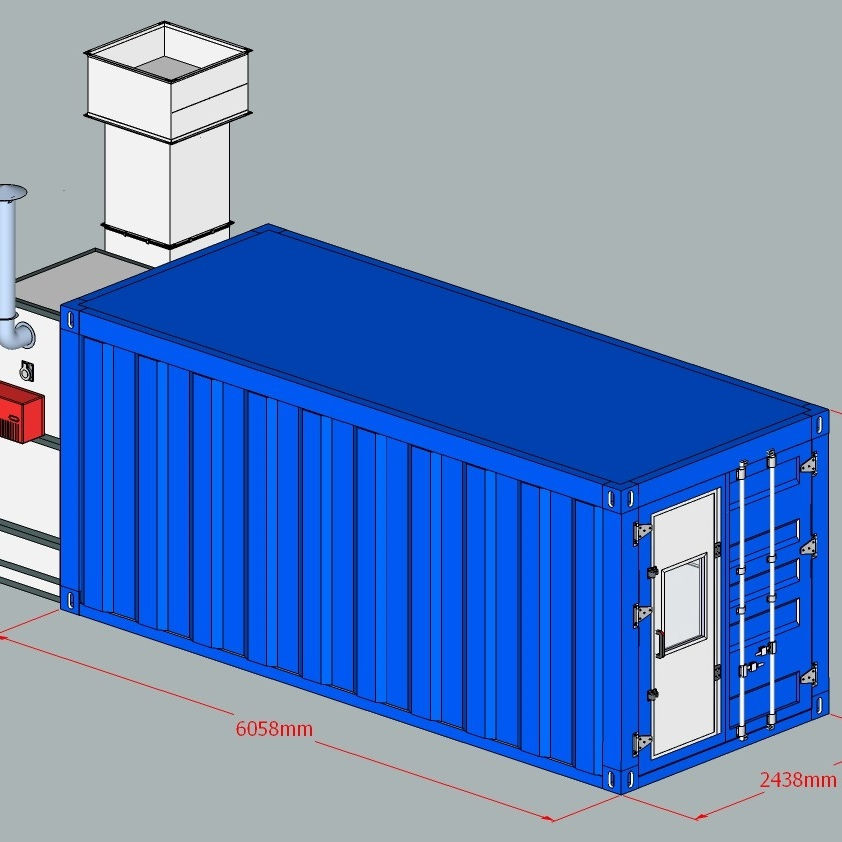

6000 × 2400 × 29 00 mm (L × W × H) |

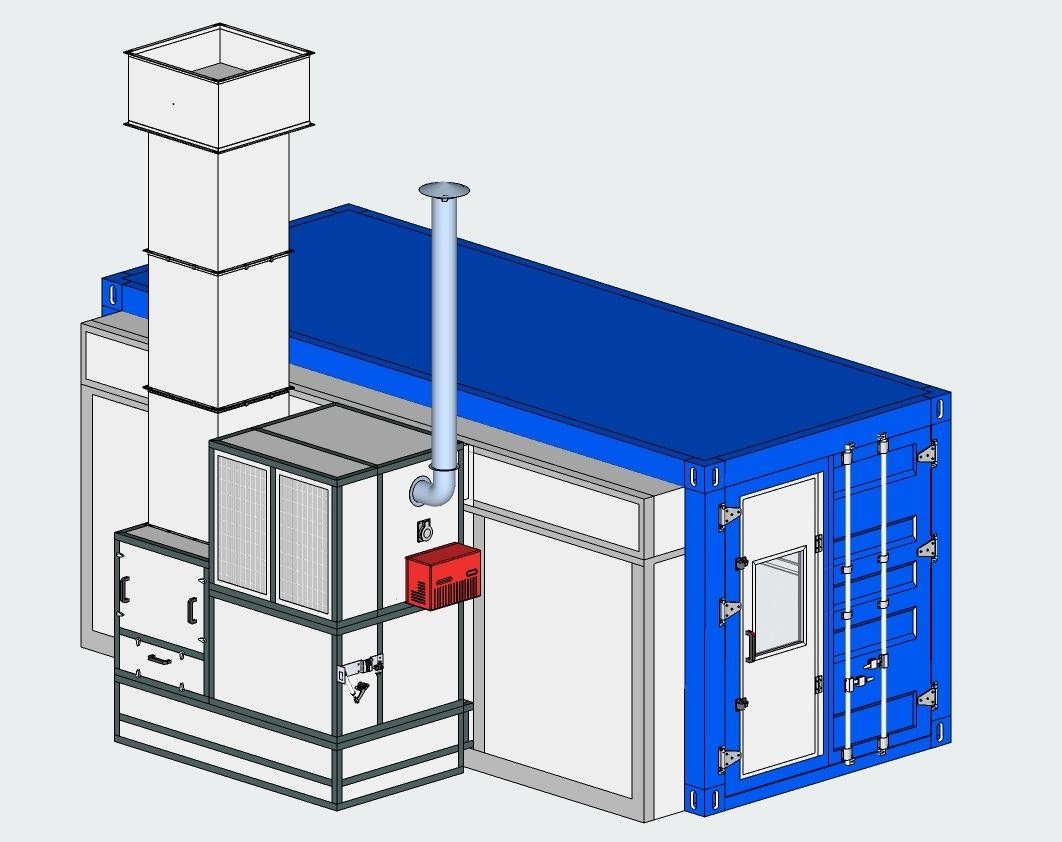

| Lewa skrzynia operacyjna wlewu powietrza |
4800 × 80 0 × 290 0 mm (L × W × H) |
|
Wypuszczalnia prawa
pudełko filtracyjne
|
4800 × 80 0 × 290 0 mm (L × W × H) |
| Piwnica. |
ramy podtrzymujące rury kwadratowe o wymiarach 50x50x2,0 pokryte tablicą wzorową |
|
Bezpośredni front
do tylnych drzwi
|
Rozmiar drzwi: 2100 × 22 00mm (W × H), drzwi z gięcia blachy metalowej, 2 liście drzwi, kwadratowe szkło hartowane, wypełnienie: EPS (wypełnienie można regulować zgodnie z potrzebami) |
| główna struktura |
Kontener kątowe osprzęt + 4mm stalowej płyty zgięte horyzontalne i wzdłużne belki są spawane i formowane, a powierzchnia jest rozpylana zewnętrzną farbą antyrostyczną |
|
Wjazd powietrza
konstrukcja skrzynki operacyjnej
|
50x50 kwadratowa ramka spawana rurą, ściana EPS o grubości 50 mm zainstalowana na zewnątrz, okna ze szkła hartowanego 500x1000 zainstalowane na każdym panelu ściennym; koła z hamulcami zainstalowanymi na dnie,można swobodnie przenosić i łączyć |
| Struktura skrzynki filtrów spalin |
50x50 kwadratowa ramka spawana rurą, ściana EPS o grubości 50 mm zainstalowana na zewnątrz, papier filtrujący mgłę lakierową o wysokości 1000 mm i warstwa bawełny z włókna szklanych zainstalowana, którą można swobodnie przenosić i łączyć |
| drzwi robocze |
2 zestawy, wielkość drzwi roboczych: 700 × 2000 mm (W × H), wyposażone w blokadę ciśnieniową, szybne okno obserwacyjne; zainstalowane z przodu i z tyłu lewego wlewu powietrza |
| Panel ścienny |
Panel ścienny z EPS, szerokość 1150 mm, grubość całkowita 50 mm, grubość blachy stalowej kolorowej: 0,426 mm, biała, stalowe krawędzie uszczelnione z obu stron; (woła kamienna, opcjonalnie PU) |
| dach |
Panel ścienny z EPS, szerokość 1150 mm, grubość całkowita 50 mm, grubość blachy stalowej kolorowej: 0,426 mm, biała, stalowe krawędzie uszczelnione z obu stron; (woła kamienna, opcjonalnie PU) obróbka wodoodporna; |
| oświetlenie |
Oświetlenie górne: 8 grup × 4 sztuk = 32 sztuk lamp 18W
Oświetlenie ≥ 800Lux
|
|
Powietrze do makijażu
jednostka
|
2 wentylatory wydechowe, moc jednego silnika: 0,55 kW; przepływ całkowity: 20000 m3 /h, prędkość wiatru bez obciążenia: 0,25 m/s; amortyzator ręcznego regulacji napędu powietrza. |
|
Powietrze wydechowe
jednostka
|
1 wentylator o prądem ośnym o pojedynczym wejściu, moc jednego silnika: 4 kW; przepływ całkowity: 20000 m3 /h, prędkość wiatru bez obciążenia: 0,25 m/s; amortyzator ręcznego regulacji spalin. |
| System ogrzewania |
Brak systemu ogrzewania |
| system filtrowania |
1. Bawełka filtrowana pierwotnie do podania powietrza: poziom EN 779: G3
2 Filtracja bawełnianych koców odpornych na farby z włókien szklanych: EN 779 Poziom: G3;
3Papier filtrujący mgłę farbową: EN 779 Poziom: G3;
|
|
Elektroniczne
system sterowania
|
Farba rozpylająca, przełącznik oświetleniowy, światło wskazujące na usterkę, regulator temperatury, przełącznik zasilania, przełącznik awaryjnego zatrzymania, zegar, miernik ciśnienia, alarm ciśnienia |
|
System rurociągów
|
Podawanie i wydechowanie powietrza są wyposażone w 3 sekcje o prostych kanałach powietrza o wymiarach 7 00 x 7 00 x 1000 mm, 1 sekcję o wymiarach 700 x 700 mm, łokieć 90° i 1 sekcję o wymiarach 800 x 800 mm, łokieć 45°; |
| Całkowita moc |
8 kW. |
