Niestandardowy podnośnik do kabiny lakierniczej o długości 14 metrów z wysunięciem do przodu

Studium przypadku: Niestandardowy 14-metrowy podnośnik do kabiny lakierniczej z przedłużeniem do przodu dla południowokoreańskiej produkcji autobusów

1. Tło projektu

W nowoczesnej produkcji motoryzacyjnej i kolejowej powlekanie wielkogabarytowych detali, takich jak autobusy i wagony kolejowe, stwarza poważne wyzwania operacyjne. Niedawno firma CoatTech Intelligent Equipment nawiązała współpracę z Pailant, renomowaną firmą z Korei Południowej, w celu opracowania wysoce specjalistycznego rozwiązania podnoszącego. Klient potrzebował masywnej, zautomatyzowanej platformy podnoszącej do swojej nowej wielkogabarytowej kabiny lakierniczej, aby ułatwić dekorację powierzchni, spawanie i malowanie dużych elementów autobusów.

2. Podstawowe wyzwania

Standardowe podnośniki do kabin lakierniczych zazwyczaj mają wysokość od 3 do 7 metrów. Jednak ten konkretny projekt wymagał ekstremalnej personalizacji ze względu na rygorystyczne warunki przestrzenne i sam rozmiar detali:

Masywny przedmiot obrabiany: elementy (w tym płoza procesowa) miały wymiary 12,5 m (dł.) x 2,5 m (szer.) x 3,3 m (wys.).

Ograniczenia przestrzenne: Wewnętrzne wymiary kabiny wynosiły 16 m x 6 m x 5,3 m, a efektywna szerokość robocza wynosiła zaledwie 5,2 m, co pozostawiało niewielki margines montażowy wynoszący 400 mm z każdej strony dla mechanizmu podnoszącego.

Niestandardowa mobilność: Klient wymagał, aby platforma nie tylko podnosiła się w pionie, ale także posiadała unikalne poziome wysunięcie do przodu o 300 mm, aby umożliwić operatorom bezpieczne zbliżenie się do przedmiotu obrabianego.

3. Rozwiązanie CoatTech

Rozumiejąc pilność harmonogramu produkcji klienta, zespół inżynierów CoatTech pracował przez noc, aby w ciągu 24 godzin dostarczyć kompleksową symulację mechaniczną 3D i ofertę handlową.

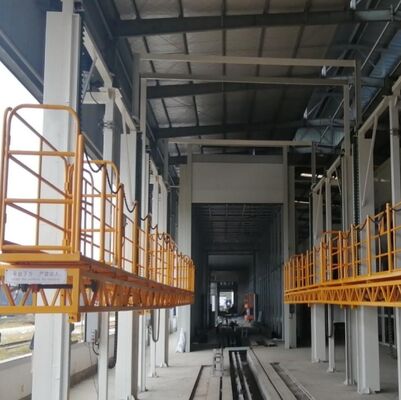

Nasze rozwiązanie obejmowało niestandardową elektryczną platformę podnoszącą o wysokości 14 metrów. Aby zapewnić całkowitą integralność strukturalną i zsynchronizowany ruch na tak długim dystansie, w projekcie uwzględniono:

Podwójny mechanizm zabezpieczający: Wykorzystuje jednocześnie wytrzymałe łańcuchy i liny stalowe, aby zapobiec przypadkowym upadkom.

Wysuwanie teleskopowe: wyspecjalizowana konstrukcja mechaniczna umożliwiająca płynne wysunięcie platformy o szerokości 500 mm do przodu o dodatkowe 300 mm.

Opcjonalne aktualizacje przeciwwybuchowe: Zapewnienie elastycznych konfiguracji elektrycznych (standardowych i odpornych na ATEX/EX) w celu dokładnego spełnienia protokołów bezpieczeństwa obowiązujących w zakładzie w Korei Południowej.

4. Dane techniczne

5. Wniosek

Projekt ten podkreśla zdolność CoatTech do szybkiego przełożenia złożonych wymagań przestrzennych i mechanicznych na niezawodne urządzenia do powlekania klasy przemysłowej. Zapewniając precyzyjną inżynierię i szybką obsługę klienta w różnych strefach czasowych, umożliwiamy światowym producentom zwiększanie wydajności powłok i bezpieczeństwa w miejscu pracy.
