Wnętrze kabiny lakierniczej: sekcja nawiewu, filtracji i ogrzewaniaData: 22 września 2026

Kategoria: Produkty / Kabiny lakiernicze   |   Kabina lakiernicza i suszarnicza z wykończeniem klasy clean room, nawiewem filtrowanego powietrza i wyciągiem podłogowym

 Niniejszy dokument dotyczy wnętrza kabiny lakierniczej CoatTech przeznaczonej do lakierowania i suszenia. Kabina wykorzystuje gładkie białe panele ścienne, cztery wpuszczane jednostki nawiewu i filtracji z wylotami szczelinowymi, metalową kratownicę podłogową z materiałem filtracyjnym pod spodem, oświetlenie sufitowe i oznakowanie bezpieczeństwa. Poniżej jednostek nawiewu znajduje się rozdzielacz rurociągów z zaworami sterującymi. Medium w rurociągach i źródło ogrzewania są konfigurowane dla każdego projektu i potwierdzane na tabliczce znamionowej urządzenia przed dostawą.

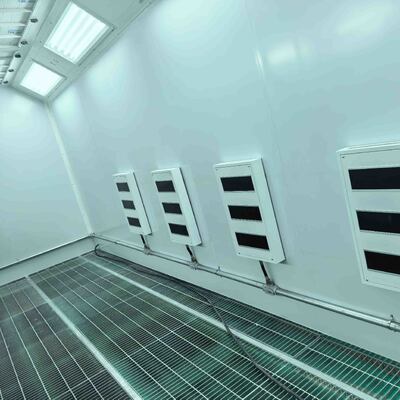

  01    Co przedstawia zdjęcie

Cztery wpuszczane jednostki nawiewu / filtracji — cztery białe panele wbudowane w ścianę, każdy z długim czarnym wylotem szczelinowym, który dostarcza filtrowane powietrze do kabiny

Rurociągi dystrybucyjne z zaworami — metalowy rurociąg z zaworami sterującymi pod panelami — medium jest specyficzne dla projektu i nie można go zidentyfikować wyłącznie na podstawie zdjęcia

Gładkie białe panele ścienne — czyste, zmywalne powierzchnie ścian w jasnym wykończeniu, które poprawiają odbicie światła i ułatwiają dostrzeżenie zanieczyszczeń

Metalowa kratownica podłogowa z materiałem filtracyjnym — stalowa kratownica podłogowa z zielonym materiałem filtracyjnym pod spodem, wychwytującym mgłę lakierniczą na poziomie podłogi

Oprawy oświetleniowe sufitowe — uszczelnione oprawy oświetleniowe zamontowane na suficie, zapewniające jasne, równomierne oświetlenie do dopasowywania kolorów i inspekcji

Oznakowanie bezpieczeństwa — zielony znak wyjścia ewakuacyjnego nad otworem i czerwono-żółta etykieta ostrzegawcza o gorącej powierzchni na panelu, wskazująca, że kabina ma podgrzewane powierzchnie

  02    Kluczowe cechy

Nawiew filtrowanego powietrza — wpuszczane jednostki z wylotami szczelinowymi równomiernie rozprowadzają czyste, filtrowane powietrze w strefie roboczej

Wychwyt mgły lakierniczej na poziomie podłogi — kratownica podłogowa i materiał filtracyjny pod podłogą zbierają mgłę lakierniczą, zanim dotrze ona do etapu wyciągu

Zmywalne wykończenie ścian — gładkie białe panele są odporne na farby i rozpuszczalniki i można je szybko czyścić między zmianami kolorów

Jasne, równomierne oświetlenie — oprawy oświetleniowe sufitowe są rozmieszczone w celu zapewnienia jednolitego oświetlenia z minimalnym cieniem na zakrzywionych panelach

Serwisowalne rurociągi — rozdzielacz z zaworami odcinającymi umożliwia konserwację każdej sekcji bez wyłączania całej kabiny

Wyraźne oznakowanie bezpieczeństwa — oznakowanie wyjścia ewakuacyjnego i ostrzeżenia o gorącej powierzchni wspierają bezpieczne i zgodne środowisko pracy

Wygląd klasy clean room — uporządkowany układ paneli, rurociągów i podłogi świadczy o kabinie zbudowanej do kontrolowanego, powtarzalnego wykańczania

  03    Dane techniczne

* Medium w rurociągach, źródło ogrzewania, objętość przepływu powietrza i stopnie filtracji są potwierdzane podczas projektowania i na tabliczce znamionowej urządzenia. Nie należy zakładać typu ogrzewania wyłącznie na podstawie zdjęć.

  04    Dlaczego jest to ważne w linii lakierniczej

Jakość wykończenia zależy od tego, co dzieje się z powietrzem. Filtrowane powietrze nawiewane zapobiega osadzaniu się kurzu na mokrej powłoce, wychwyt na poziomie podłogi usuwa mgłę lakierniczą, zanim zdąży się osadzić, a jasne oświetlenie pozwala operatorowi dostrzec wady, gdy jest jeszcze czas na ich poprawienie. Jednostki nawiewu, kratownica podłogowa, materiał filtracyjny i oświetlenie w tej kabinie zamieniają zamkniętą przestrzeń w kontrolowane środowisko wykończeniowe.

  05    Korzyści dla klienta

Czyste wykończenie — filtrowane powietrze nawiewane i wychwyt na poziomie podłogi redukują wady spowodowane kurzem i mgłą lakierniczą.

Szybsze zmiany kolorów — gładkie, zmywalne panele i dostępny materiał filtracyjny ułatwiają czyszczenie.

Łatwiejsza konserwacja — zawory odcinające na rozdzielaczu umożliwiają konserwację sekcja po sekcji.

Lepsze warunki pracy — równomierne oświetlenie i wyraźne oznakowanie bezpieczeństwa wspierają dokładną i bezpieczną pracę.

Konfigurowalne ogrzewanie — źródło ciepła jest dobierane do dostępnych mediów i kosztów eksploatacji.

Często zadawane pytania

P: Co przedstawia wnętrze tej kabiny lakierniczej?  O: Kabina lakiernicza i suszarnicza z czterema wpuszczanymi jednostkami nawiewu filtrowanego powietrza, metalową kratownicą podłogową z materiałem filtracyjnym pod spodem, rurociągami dystrybucyjnymi z zaworami, oświetleniem sufitowym i oznakowaniem bezpieczeństwa.

P: Czy rury pod panelami to rury gazowe?  O: Niekoniecznie. Rury z zaworami pod jednostkami nawiewu mogą przenosić sprężone powietrze, wodę, olej termiczny, parę lub gaz. Sprężone powietrze jest najczęstsze w kabinie lakierniczej; olej termiczny lub gorąca woda są używane do ogrzewania pośredniego. Ogrzewanie gazowe wymaga linii gazowej oznaczonej kolorem żółtym, grupy zaworów elektromagnetycznych, palnika i przewodu spalinowego na zewnątrz. Potwierdź u dostawcy lub na tabliczce znamionowej urządzenia przed złożeniem zamówienia.

P: Co to za zielony materiał na podłodze?  O: Materiał filtracyjny pod metalową kratownicą. Wychwytuje mgłę lakierniczą na poziomie podłogi, zanim powietrze dotrze do stopnia filtracji wyciągu, chroniąc kanały wentylacyjne i zmniejszając konserwację.

P: Co robią cztery panele ścienne?  O: Są to wpuszczane jednostki nawiewu i filtracji powietrza. Filtrowane powietrze dostaje się do kabiny przez długie wyloty szczelinowe, zapewniając równomierny, kontrolowany przepływ powietrza w strefie roboczej.

P: Czy źródło ogrzewania można wybrać dla naszej lokalizacji?  O: Tak. Ogrzewanie może być elektryczne, gazowe, olejowe, olej termiczny lub parowe, w zależności od dostępnych mediów, wymaganego poziomu temperatury i kosztów eksploatacji. Źródło jest potwierdzane podczas projektowania.

P: Czy kabina jest bezpieczna w obsłudze?  O: Tak. Kabina jest wyposażona w oznakowanie wyjścia ewakuacyjnego, etykiety ostrzegawcze o gorącej powierzchni i osłonięte instalacje. Końcowe urządzenia bezpieczeństwa są określone zgodnie z przepisami lokalnymi i zakładowymi.
