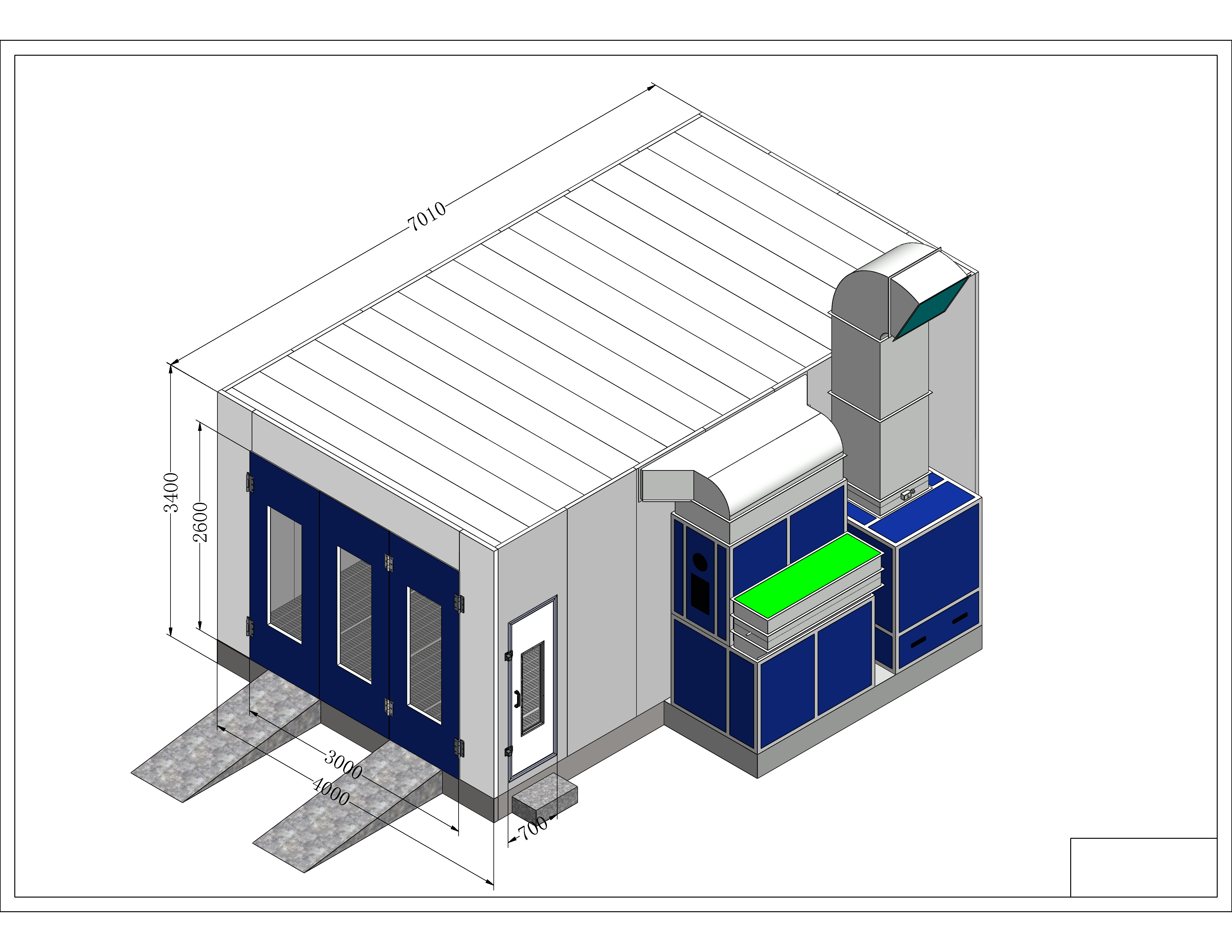

wewnątrz
wymiar
|
6900 × 3900 × 2650 mm (dł. × szer. × wys.) |
|
Poza
wymiar
|
7000 × 5350 × 3400 mm (dł. × szer. × wys.) |
| Piwnica |
1.2 Ogrodzenie z blachy ocynkowanej, wspornik z rury kwadratowej
belki poziome i podłużne, płaskownik 30x4 + kratka podłogowa ze stali skręcanej ⌀8, nośność całkowita 2,4T; (nośność można regulować
w zależności od potrzeb) (wyciąg na ścianie bocznej i w kanale jest opcjonalnym wywiewem)
|

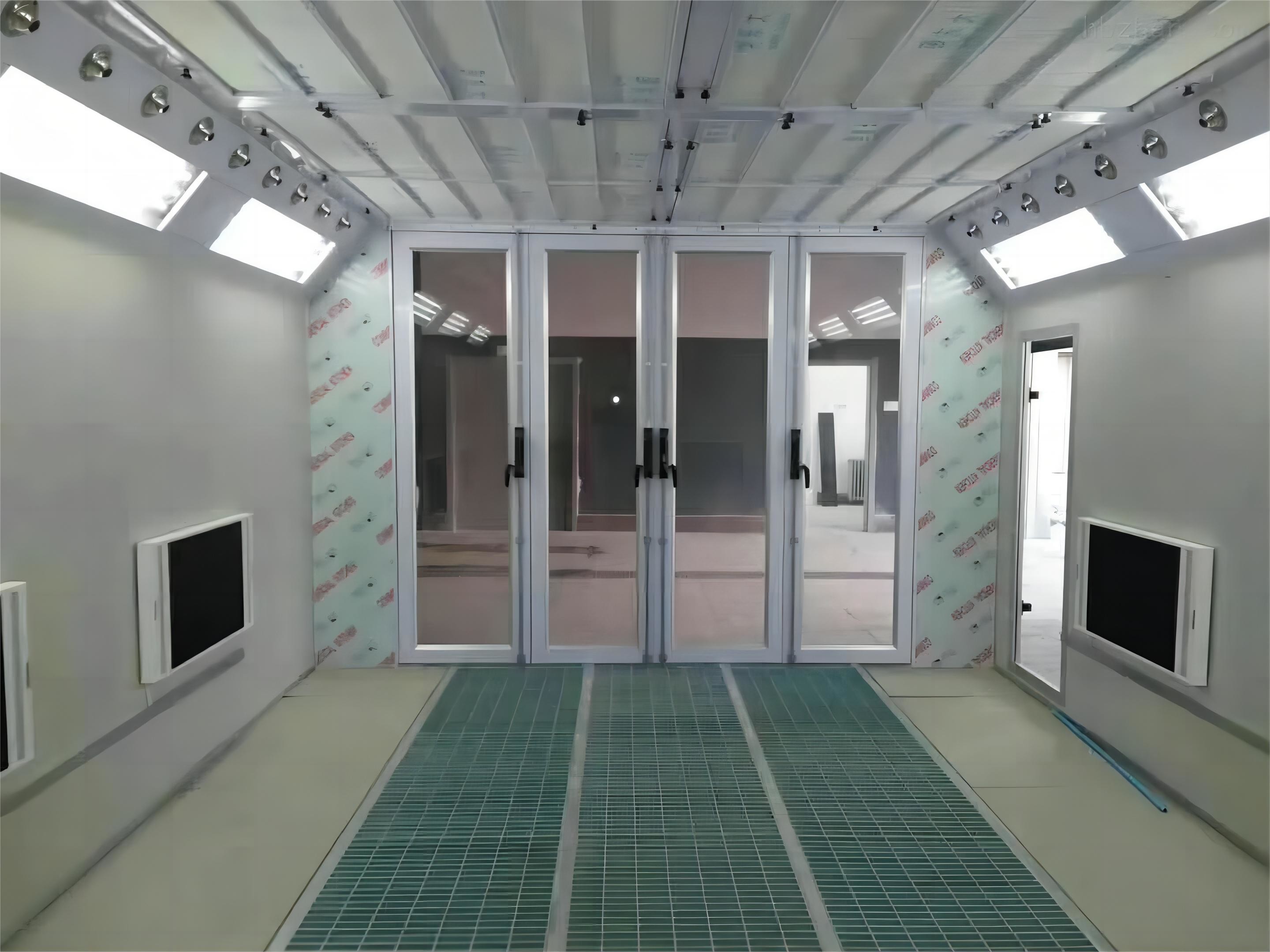

| drzwi wejściowe |
Wymiary drzwi: 3000×2600mm (szer.×wys.), drzwi gięte z blachy, 3 skrzydła drzwiowe, okno kwadratowe ze szkła hartowanego, wypełnienie: EPS. (Wypełnienie można dostosować w zależności od potrzeb) |
| drzwi robocze |
1 kpl., wymiary drzwi roboczych: 800×2000mm (szer.×wys.), wyposażone w zamek dociskowy i szklane okienko obserwacyjne |
| panel ścienny |
Panel ścienny EPS, szerokość efektywna 1150mm, grubość całkowita 50mm,
kolor blachy stalowej grubość: 0,426mm, biały, krawędzie stalowe obustronnie uszczelnione; (Wełna skalna, opcjonalnie PU)
|
| dach |
Gięcie blachy ocynkowanej o grubości 0,6 mm (opcjonalnie EPS, wełna mineralna, PU) |

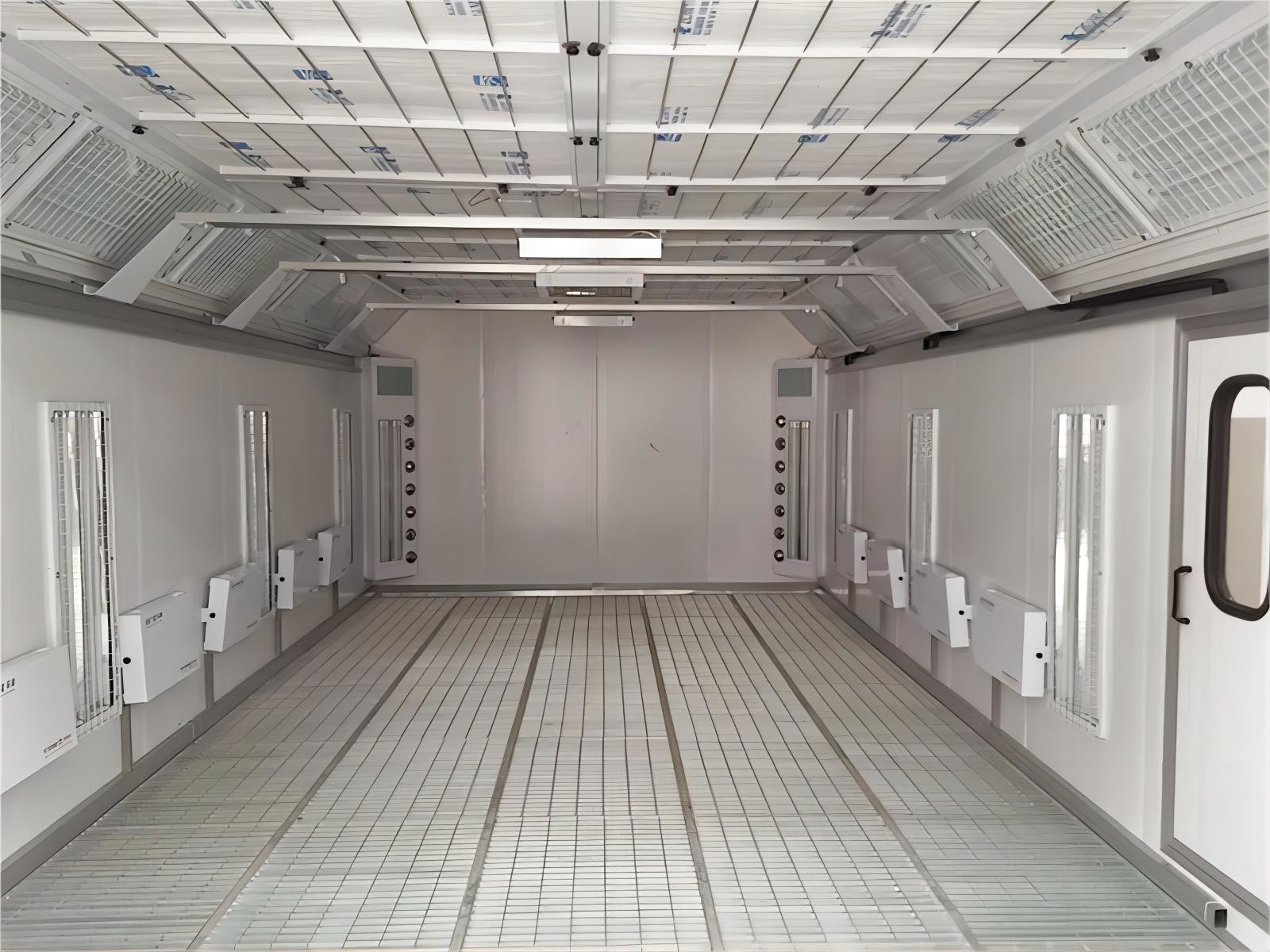

| oświetlenie |
Oświetlenie górne: 8 grup×4 szt. = 32 szt. lamp 18W
Oświetlenie talii: 8 zestawów × 2 szt. = 16 lamp 18 W, lampy LED,
ognioodporna kaseta świetlna
Oświetlenie ≥1000Lux
|
|
Jednostka powietrzna
Pozycja
|
Wlot powietrza z boku, wylot z tyłu, spawanie rur kwadratowych + aluminiowa rama trójnikowa, biała farba, wysokowytrzymała maska wykonana maszynowo z wełny mineralnej o grubości 20 mm |
|
Makijaż
jednostka powietrzna
|
2 komplety wentylatorów odśrodkowych dwustronnie ssących z zewnętrznym wirnikiem, moc pojedynczego silnika: 4KW; przepływ całkowity: 25000m3 /h, prędkość wiatru bez obciążenia: 0,25m/s; pneumatyczna przepustnica regulacji dopływu powietrza, pneumatyczna przepustnica rozpoczynająca cykl. |
|
Powietrze wywiewane
Jednostka
|
1 wentylator odśrodkowy z podwójnym wlotem, wirnikiem zewnętrznym, moc pojedynczego silnika:
7,5 kW; przepływ całkowity: 21000m3 /h, prędkość wiatru bez obciążenia: 0,25m/s; przepustnica ręcznej regulacji wydechu.
|
| System ogrzewania |
Wyposażony w palnik Riello RG5S o maksymalnej mocy cieplnej 26000KW; wyposażony w piec do wymiany ciepła ze stali nierdzewnej 304; ogrzewanie farby w sprayu: 20°C (od 0°C do 20°C w stanie malowania natryskowego); farba do pieczenia: 10-15 minut ( Od 20° do 60°С) farba
stan : schorzenie. (Ogrzewanie gazem ziemnym, elektryczne ogrzewanie rurowe,
i można wybrać ogrzewanie lampą do pieczenia na podczerwień)
|
| system filtrujący |
1. Filtr główny nawiewu powietrza bawełniany: poziom EN 779: G3
2 filtracje o niskiej wydajności: trójwymiarowa wiskoza o pełnej głębokości; Poziom EN799: F5,
3 Koc bawełniany odporny na farbę z włókna szklanego Filtracja: EN 779 Poziom: G3;
4. Filtracja cząstek węgla aktywnego: adsorbuje benzen i ksylen w spalinach
|
|
Elektroniczny
system sterowania
|
Malowanie natryskowe, ogrzewanie natryskowe, farba do pieczenia, ustawianie czasu schnięcia, włącznik oświetlenia, kontrolka awarii, regulator temperatury, wyłącznik zasilania, wyłącznik awaryjny, timer, ogranicznik temperatury, amperomierz, woltomierz, manometr, alarm ciśnienia |
|
System rurociągów
|
Nawiew i wywiew powietrza są wyposażone w 3 sekcje prostych kanałów powietrznych o wymiarach 800 x 800 x 1000 mm, 1 sekcję o wymiarach 800 x 800 mm
Kolano 90° i 1 odcinek kolanka 45° 8 00 x 8 00 mm;
|
| całkowita moc |
17 kW |
