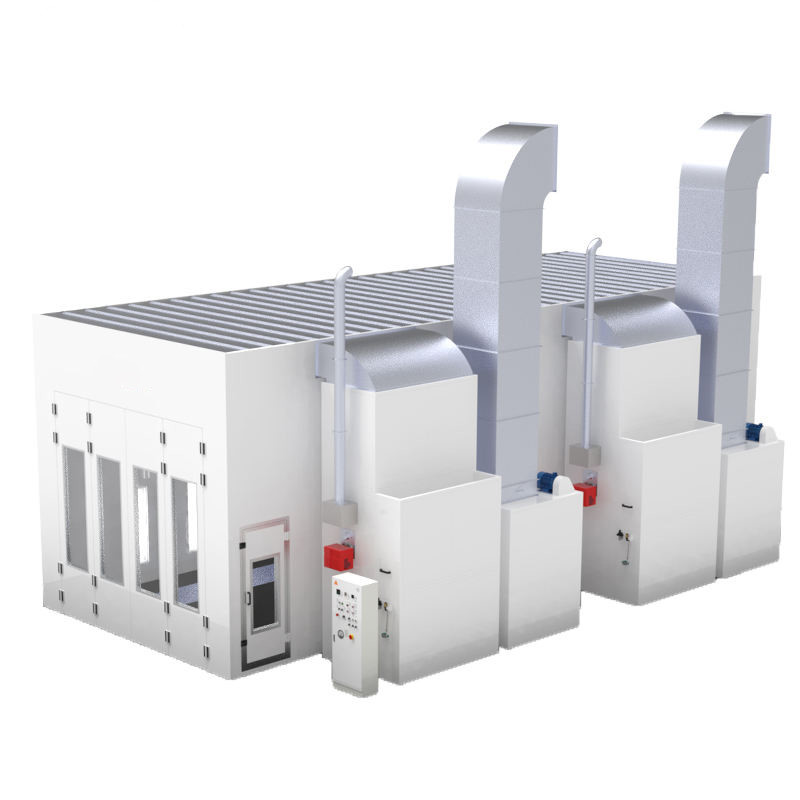

Przemysłowa kabina spryskowa z drzwiami przednimi i roboczymi do precyzyjnego malowania kabina spryskowa
Płyty ścienne i dachowe kabiny spryskowej wykonane są z EPS o grubości 0,426 mm,
Płyty ścienne mają grubość 70 mm, a płyty dachowe
Obydwa rodzaje paneli są uszczelnione stalowymi krawędziami dla zwiększonej trwałości.
Włona skalna i PU są dostępne w celu zwiększenia izolacji termicznej i odporności na ogień.
| Kategoria składnika |
Konfiguracja i parametry techniczne |
| Przestrzeń pracy wewnętrznej |
15,000 mm (L) × 5,000 mm (W) × 5,000 mm (H) |
| Zewnętrzny ślad |
15,130 mm (L) × 6,890 mm (W) × 5,600 mm (H) |
| Fundamenty i podłogi |
Układ:Konfiguracja siatki z dwoma rzędami.
Materiały:30x4 mm płaska pręt w połączeniu z ¥8 mm stali skręconej.
Ilość:24 poszczególne sekcje siatki.
Trasa wydobycia:Poziom podłogi (wyciąg ściany bocznej nieobowiązkowy).
|
| Główne wejście |
Otwór:4,000 mm (W) × 4,600 mm (H).
Wzór:4-stronicowa składająca się blacha metalowa.
Szkło:kwadratowe, hartowane szkło.
Rdzeń:Izolacja EPS.
Opcje:Elektryczna roletka dostępna.
|
| Dostęp do usług |
Ilość:Dwie jednostki.
Rozmiar:800 mm × 2000 mm.
Bezpieczeństwo:Wyposażone w zamki odciskowe i widoki.
|
| Okładziny kabiny ( ściany) |
Rodzaj:Kompozytowa tablica z EPS.
Specyfikacje:70 mm grubości (skuteczna szerokość 1150 mm).
Skończ:0.426mm White Steel Skin.
Krawędź:Podwójnie uszczelnione paski stalowe.
Opcje alternatywne:Włona skalna lub poliuretanowa (PU).
|
| Struktura sufitu |
Rodzaj:Płyty z EPS.
Specyfikacje:50 mm grubości (skuteczna szerokość 1150 mm).
Skończ:0.426mm White Steel Skin.
|
| System oświetlenia |
Strop:20 zestawów (4 rurki/zestaw) = 80 jednostek (18 W).
Array boczny:22 zestawy (4 rurki/zestaw) = 88 jednostek (18 W).
Rodzaj:LED, wybuchoodporna obudowa.
Intensywność:≥ 1000 Lux.
|
| Wylotowanie do wchłaniania |
Grupy:Dwie jednostki.
Specyfikacja wentylatora:4x Centrifugal podwójnego wlewu (rotor zewnętrzny).
Silnik:7.5 KW na wentylator.
Pojemność:40,000 m3/h.
Prędkość:00,25 m/s (bez obciążenia).
Oświetlenie:Pneumatyczna regulacja.
|
| Wentylacja spalin |
Grupy:Dwie jednostki.
Specyfikacja wentylatora:2x Centrifugal podwójnego wpuszczenia (wprowadzanie pasem/kręgami).
Silnik:11 KW na wentylator.
Pojemność:4,000 m3/h (nazwa na specyfikację).
Oświetlenie:Manualna regulacja.
|
| Budowa mieszkań |
Struktura:Spawana kwadratowa rurka + ramka aluminiowa.
Skończ:Biała powłoka.
Izolacja:20 mm maskę maszynową z wełny.
|
| System cieplny |
/Grzejnik:2x Riello RG5S (Diesel).
Wymiennik ciepła:SUS304 ze stali nierdzewnej.
Wydajność:Maksymalnie 26000 kW (Wskaźnik cieplny).
Tryb opryskiwania:+20°C wzrost (z otoczenia do celu).
Tryb pieczenia:Cel: 60°C (czas uruchomienia 1015 min).
|
| Etapy filtracji |
Etap 1 (wjazd):Bawełna kieszonkowa pierwotna klasy G3 (EN 779).
Etap 2 (sufit):F5 Środki wiśkozowe pełnej głębokości (EN 779).
Etap 3 (podłoga):Zatrzymujący mgłę z włókna szklanych (G3).
Etap 4 (wyjście):Węgiel aktywny (adsorpcja VOC/benzenu).
|
| Interfejs sterowania |
Funkcje:Wybór trybu (spray/pieczenie), kontroler temperatury, timer cyklu.
Bezpieczeństwo:Zatrzymanie awaryjne, wskaźnik awarii, alarm ciśnienia, ogranicznik temperatury.
Wskaźniki:Voltometr, Amperometr, Ciśnieniomierz.
|
| Zestaw kanalizacyjny |
Straight:4 sekcje (1000 mm3) na grupę.
Zgięcia:1x 90° Łokieć, 1x 45° Łokieć na grupę.
|
| Całkowite obciążenie elektryczne |
56 kW |
Duża kabina do opryskiwania samochodów jest zaprojektowana w celu zaspokojenia różnorodnych potrzeb z najwyższej klasy specyfikacji technicznych
wymiary wnętrza wynoszą 6900 × 3900 × 2650 mm (L × W × H), (może być dostosowane)
podczas gdy zewnętrzne wymiary 7000 × 5350 × 3400 mm (L × W × H).
Wykorzystuje galwanizowane wygięcie arkusza, wspierane przez kwadratowe rury i siatkę podłogową, zapewniającą ogólną nośność
pojemność 2,4 T, regulowana w razie potrzeby.
Główne drzwi wejściowe o wymiarach 3000 × 2600 mm (W × H) posiadają trzy okna ze szkła temperowanym kwadratowym i wypełnieniem EPS.
Dodatkowe drzwi robocze o wymiarach 800×2000 mm (W×H) zawierają zamek ciśnieniowy i okno obserwacyjne.
Płyty ścienne z EPS i ocinkany dach stanowią solidną izolację, z dostępnymi opcjonalnymi materiałami.
System oświetlenia zapewnia ponad 1000Lux z 32 górnych i 16 pasów lamp LED.
systemy filtracji zapewniają optymalne podgrzewanie, a systemy filtracji zapewniają
Środowisko pracy jest czyste, a elektroniczny system sterowania zapewnia precyzyjne sterowanie.
Wymóg wynosi 17 kW.
