Spawanie rury kwadratowej i ramy aluminiowe do instalacji jednostki powietrznej w kabinie rozpylającej

MOQ:	1
Cena £:	USD5000-USD10000/SET
Standardowe opakowanie:	Ze zwykłą folią i kartonem
Okres dostawy:	15 dni po złożeniu depozytu
Metoda płatności:	T/T
Wydajność dostaw:	30 zestawów/miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

CoatTech

Orzecznictwo

Numer modelu

Bbooth-A7

Nazwa:

Wytrzymały spray przemysłowy

Zasilacz::

380 V/50 Hz/3ph lub inna opcja

Korzystanie z energii::

Diesel, gaz, para, elektryczna lub inna opcja

Główne drzwi::

Styl składany lub elektryczny styl walcowania

silnik::

Chińska marka lub marka importowa

SYTEM KONTROLI::

STYL STYLU STYLU PLC

Ściana::

Metal Sheld, EPS, wełna skalna PU dla opcji

Kolor::

Biała lub inna opcja

Aplikacja::

Autobus/ciężarówka lub inne metalowe produkty

Źródła energii::

Woda, energia elektryczna, gaz

Powłoka:

10-25µm

Wymiar::

Jak wymaga

Poziom hałasu:

≤80dB

Rozmiar:

Tworzywo:

Stosowanie:

Malowanie samochodów, Malowanie mebli, Malowanie przemysłowe

Kolor:

Biały

System filtrów:

Filtr sufitowy, filtr z włókna szklanego, filtr z węglem aktywnym

Typ drzwi:

Drzwi rolowane / niestandardowe

Typ produktu:

Szczotka spryskiwacza

Oświetlenie:

PROWADZONY

System ogrzewania:

Palnik marki Riello

Przepływ powietrza:

25000 m3/h

system sterowania:

panel sterowania plc

18,5 kW / dostosowane

Woltaż:

3*380 V 1*220 V

Podkreślić:

kabina malowania wnętrza autobusu

biały pokój malowniczy

Autobusy

Opis produktu

Spawanie rury kwadratowej i ramy aluminiowe do instalacji jednostki powietrznej w kabinie rozpylającej

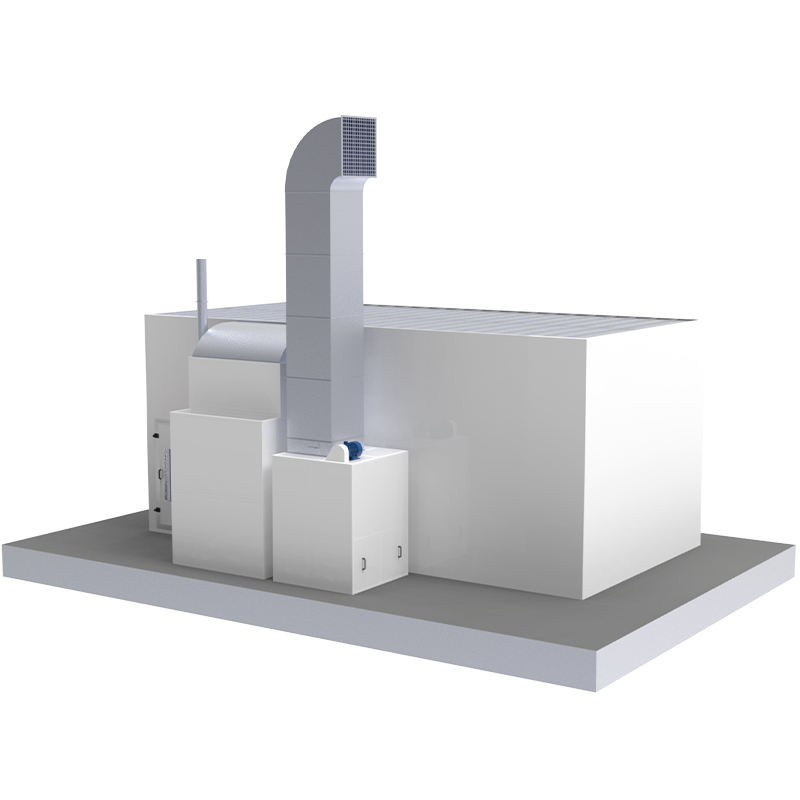

Instalacja jednostki powietrza kabiny rozpylającej obejmuje wejście powietrza z boku i wydechu z tyłu, wykorzystując

spawanie rury kwadratowej i ramy aluminiowej z białą farbą i wytrzymałością maszynową 20 mm

maski z grubej płyty z wełny skalnej.

Wzmocniona instalacja jednostki powietrza zapewnia optymalne działanie

Zwiększając ogólną jakość malowania.

1Struktura i wymiary kabiny

Specyfikacja	Szczegóły
Obszar wewnętrznej pracy	15,100 (L) × 6,000 (W) × 6,000 (H) mm
Zewnętrzny ślad	15,230 (L) × 6,990 (W) × 6,600 (H) mm
Budowa muru	70 mm EPS Sandwich Panel (biały); Stal podwójnie skórkowana 0,426 mm; Zespół języka i rowu.
Budowa dachu	50mm panel EPS; ocynkowana stalowa skóra.
Podłoga / Podłoga	Konfiguracja dwustronna; Ciężko działający 30x4 płaski pręt + 8 mm skręcona stalowa siatka; wydobycie na poziomie ziemi.

2. Systemy dostępu i wejścia

Rodzaj pozycji	Konfiguracja

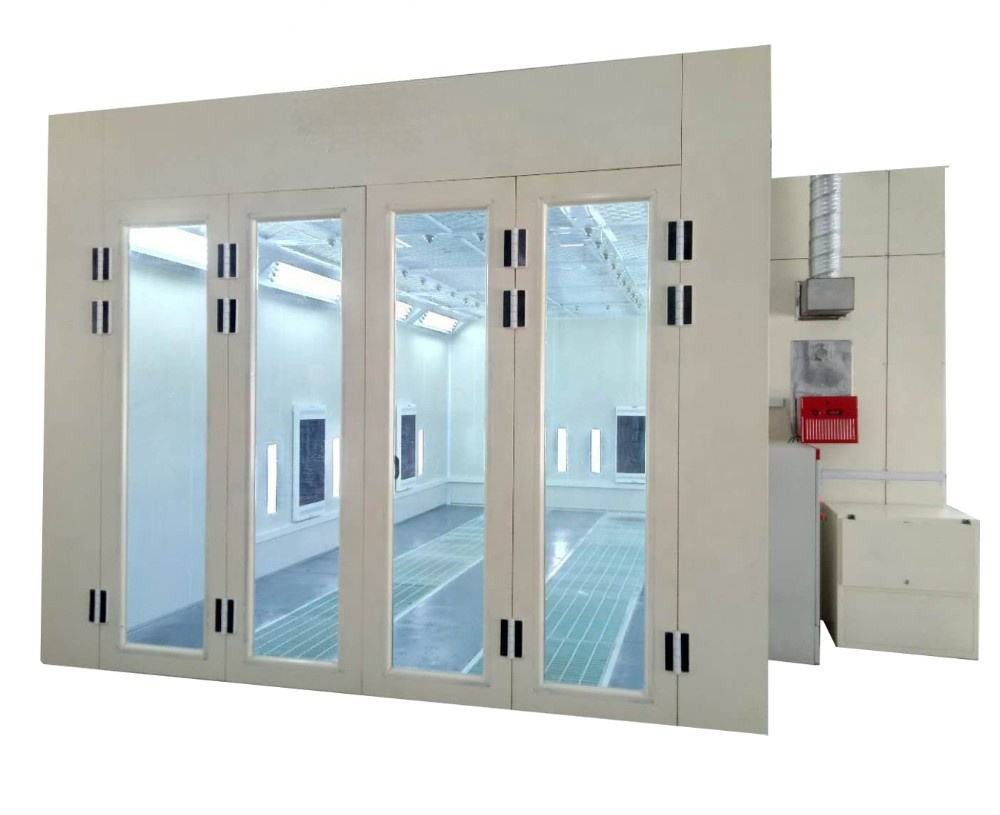

Główne wejście	4-składane drzwi metalowe z blachy (4.000 W × 4.600 H mm); widoki ze szkła hartowanego; rdzeń EPS.(nieobowiązkowe: elektryczna roletka)
Drzwi dla pracowników	2 jednostki (800 W × 2000 H mm); wyposażone w bezpieczne zamki ciśnieniowe i szkło obserwacyjne.

3. Konfiguracja wentylacji i przepływu powietrza

System	Silnik i wydajność
Zgromadzenie wchłaniania	Fani:4x Centrifugal podwójnego wlewu (rotor zewnętrzny) Moc:2 grupy (łącznie 4 wentylatory); 7,5 kW na silnik Pojemność powietrza:40,000 m3/h Kontrola przepływu:Odtłumienie pneumatyczne
Zgromadzenie ekstrakcyjne	Fani:2x Centrifugal napędowy Moc:11 kW na silnik Pojemność powietrza:4,000 m3/h (nominalne) Kontrola przepływu:Zamutowanie ręczne
Zestaw kanalizacyjny	Zawiera przewody proste (4x), 90° łokcia (1x), 45° łokcia (1x) w każdej grupie.

4Ogrzewanie i przetwarzanie termiczne

Składnik	Specyfikacje
Jednostka spalania	2x Riello RG5S (z napędem diesla)
Wymiennik ciepła	Wysokowydajna stal nierdzewna SUS304
Pojemność cieplna	Maksymalna moc wyjściowa: 26000 kW
Wydajność	Spryskiwanie:Wzrost temperatury 20°C Pieczenie:Cel 60°C (10 ̇15 min ramp-up)

5. Hierarchia filtracji

Etap	Filtry	Standardowy
Wpływ (przefiltr)	Bawełna kieszonkowa podstawowa	EN 779 / G3
Strop (Fine)	Środki wysokiej wydajności pełnej głębokości	EN 779 / F5
Powierzchnia (aresztujący)	Włókno szklane	EN 779 / G3
Wypływ (chemiczny)	Granule węgla aktywnego	Usunięcie LZO/Zapachu

6. Elektryka i oświetlenie

Cechy	Szczegóły
Całkowite obciążenie mocą	56 kW
Światła sufitowe	20 Zestawów (4 rurki każda) = 80 rurek
Światła ścienne	22 Urządzenia (każda z 4 rurami) = 88 rur
Intensywność światła	≥ 1000 Lux
Panel sterowania	Funkcje: Przełącznik trybu (spray/pieczenie), kontrola temperatury, zegar czasu, awaryjne zatrzymanie, alarm ciśnienia, wskaźnik awarii.

Spawanie rury kwadratowej i ramy aluminiowe do instalacji jednostki powietrznej w kabinie rozpylającej 0

Spawanie rury kwadratowej i ramy aluminiowe do instalacji jednostki powietrznej w kabinie rozpylającej 1

Spawanie rury kwadratowej i ramy aluminiowe do instalacji jednostki powietrznej w kabinie rozpylającej 2

Spawanie rury kwadratowej i ramy aluminiowe do instalacji jednostki powietrznej w kabinie rozpylającej 3

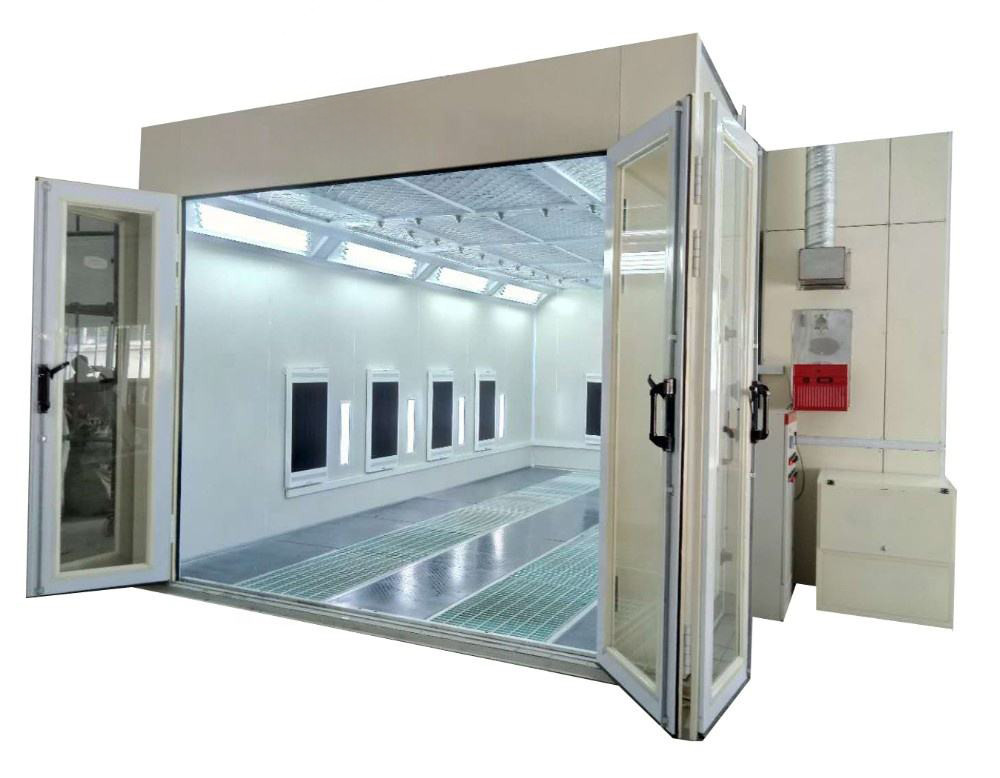

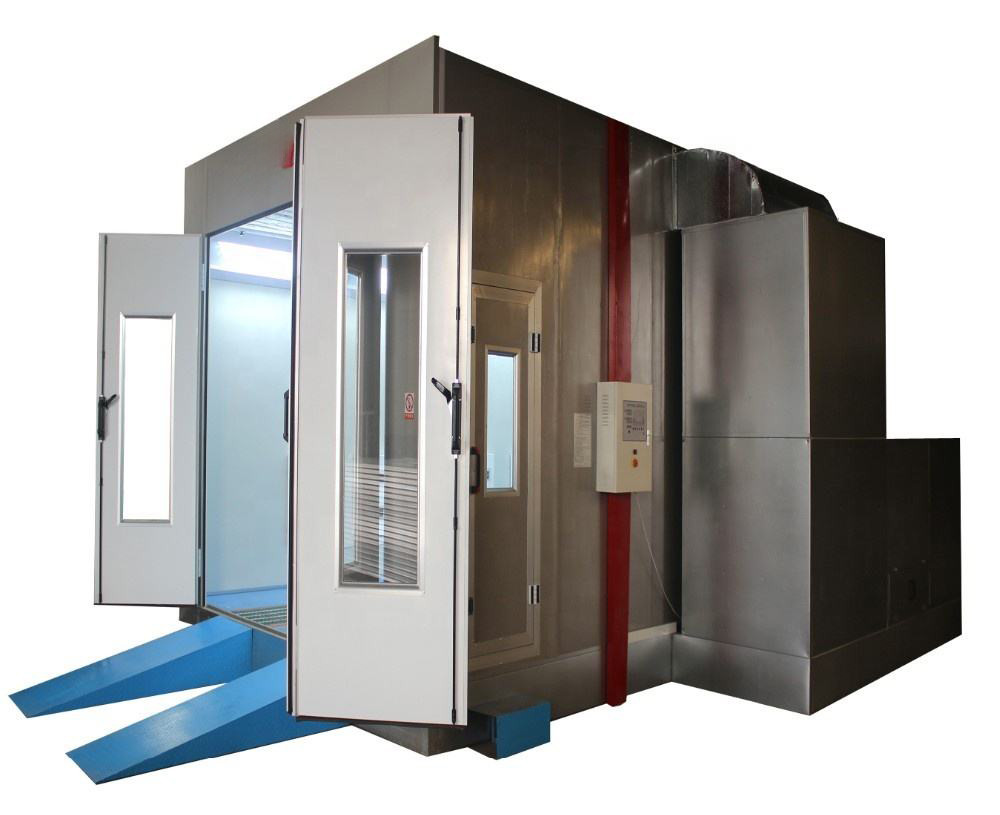

Duża kabina do opryskiwania samochodów jest zaprojektowana w celu zaspokojenia różnorodnych potrzeb z najwyższej klasy specyfikacji technicznych

wymiary wnętrza wynoszą 6900 × 3900 × 2650 mm (L × W × H), (może być dostosowane)

podczas gdy zewnętrzne wymiary 7000 × 5350 × 3400 mm (L × W × H).

Wykorzystuje galwanizowane wygięcie arkusza, wspierane przez kwadratowe rury i siatkę podłogową, zapewniającą ogólną nośność

pojemność 2,4 T, regulowana w razie potrzeby.

Główne drzwi wejściowe o wymiarach 3000 × 2600 mm (W × H) posiadają trzy okna ze szkła temperowanym kwadratowym i wypełnieniem EPS.

Dodatkowe drzwi robocze o wymiarach 800×2000 mm (W×H) zawierają zamek ciśnieniowy i okno obserwacyjne.

Płyty ścienne z EPS i ocinkany dach stanowią solidną izolację, z dostępnymi opcjonalnymi materiałami.

System oświetlenia zapewnia ponad 1000Lux z 32 górnych i 16 pasów lamp LED.

systemy filtracji zapewniają optymalne podgrzewanie, a systemy filtracji zapewniają

Środowisko pracy jest czyste, a elektroniczny system sterowania zapewnia precyzyjne sterowanie.

Wymóg wynosi 17 kW.

Spawanie rury kwadratowej i ramy aluminiowe do instalacji jednostki powietrznej w kabinie rozpylającej 4

Spawanie rury kwadratowej i ramy aluminiowe do instalacji jednostki powietrznej w kabinie rozpylającej 5

Spawanie rury kwadratowej i ramy aluminiowe do instalacji jednostki powietrznej w kabinie rozpylającej 6

Spawanie rury kwadratowej i ramy aluminiowe do instalacji jednostki powietrznej w kabinie rozpylającej 7

Znaków:

kabina malowania wnętrza autobusu,

Przemysłowa kabina rozpylająca duży rozmiar,

przemysłowa kabina malowania w pomieszczeniach
