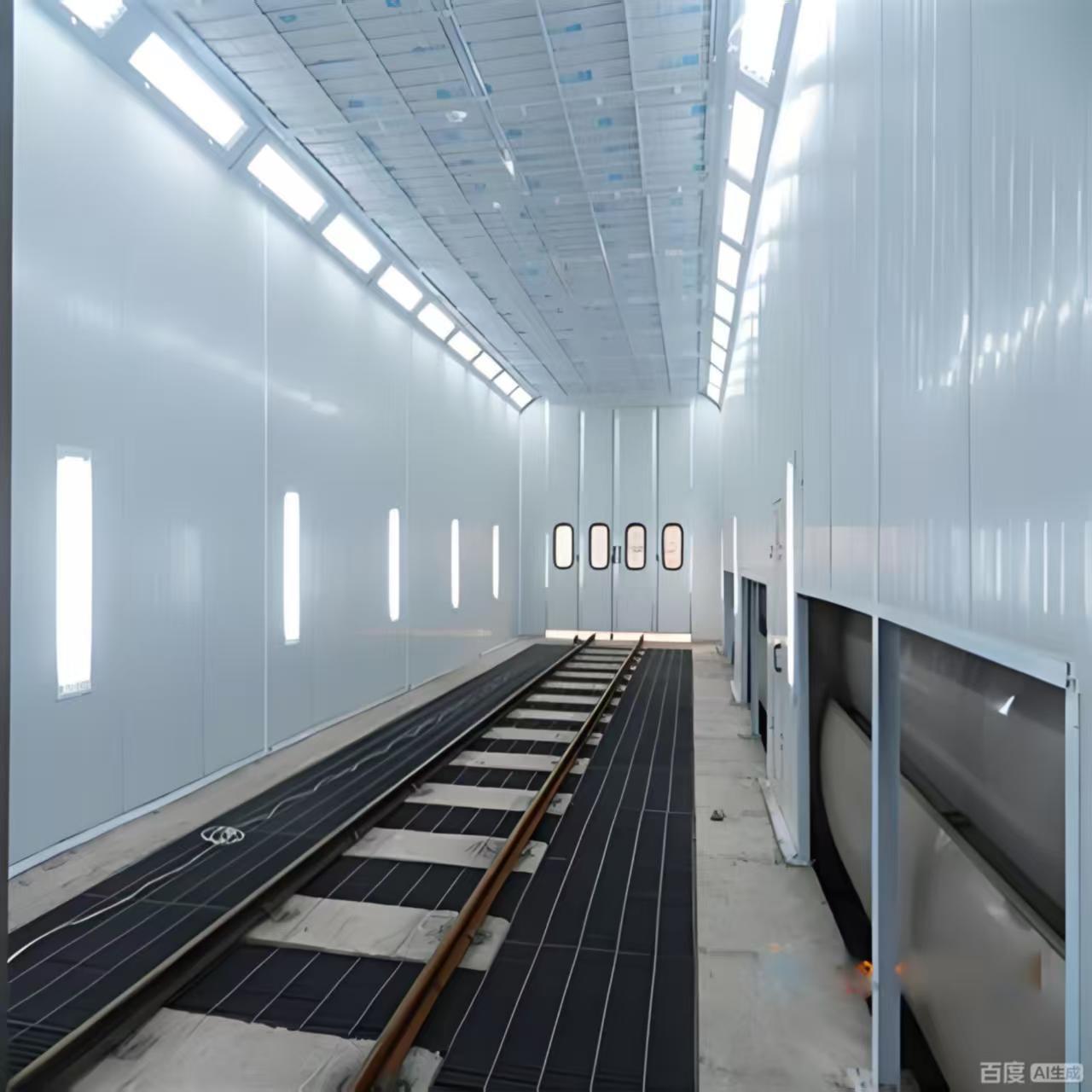

Elektryczna kabina lakiernicza w stylu rolowanym, duży rozmiar, konfigurowalna kabina lakiernicza
Zalety:
Wysoka wydajność: Zaprojektowana z myślą o szybkim, równomiernym nagrzewaniu i mocnym, zrównoważonym przepływie powietrza.
Najwyższa jakość wykończenia: Doskonałe oświetlenie i ultra-czyste, filtrowane powietrze zapewniają najwyższej klasy rezultaty wykończenia.
Bezpieczeństwo operacyjne: Zbudowana z oświetleniem przeciwwybuchowym, kompleksowym systemem filtracji i pełnym elektronicznym monitoringiem.
Trwałość i elastyczność: Zbudowana z wytrzymałych materiałów i oferuje możliwość dostosowania rodzaju ogrzewania, izolacji i konfiguracji wyciągu.
Wydajność: Zautomatyzowane sterowanie i systemy o dużej wydajności minimalizują czas procesu i straty energii.
System doprowadzania i wyciągu powietrza w kabinie lakierniczej obejmuje cztery sekcje kanałów powietrznych o wymiarach 1000 x 1000 x 1000 mm
proste kanały powietrzne, jedną sekcję kolana 90° o wymiarach 1000 x 1000 mm i jedną sekcję kolana 45° o wymiarach 1000 x 1000 mm.
Ten wszechstronny system rurociągów zapewnia wydajne i elastyczne zarządzanie przepływem powietrza, dostosowując się do różnych potrzeb operacyjnych.
Solidna konstrukcja wspiera skuteczną wentylację i wyciąg, utrzymując czyste i kontrolowane środowisko wewnątrz kabiny lakierniczej.
|
Wewnątrz
wymiar
|
15000 × 5000 × 5000 mm (dł. × szer. × wys.) |
|
zewnętrzny
wymiar
|
15130 × 6890 × 5600 mm (dł. × szer. × wys.) |
| Piwnica |
Po obu stronach podłoża znajdują się 2 rzędy płaskowników 30x4 + kraty podłogowe ze stali skręcanej ⌀8 (24 sztuki) (opcjonalny wyciąg ścienny) |
| drzwi przednie |
Rozmiar drzwi: 4000 × 4600 mm (szer. × wys.), drzwi z blachy giętej, 4 skrzydła drzwi, kwadratowe okno ze szkła hartowanego, wypełnienie: EPS. (Wypełnienie można regulować, a bramę można wyposażyć w elektryczną roletę) |
| drzwi robocze |
2 zestawy, rozmiar drzwi roboczych: 800×2000 mm (szer. × wys.), wyposażone w
zamek ciśnieniowy i okno obserwacyjne ze szkła
|
| panel ścienny |
Panel ścienny EPS, efektywna szerokość 1150 mm, całkowita grubość 70 mm,
grubość blachy stalowej: 0,426 mm, biała, krawędzie stalowe uszczelnione po obu stronach; (Opcjonalnie wełna mineralna, PU)
|
| dach |
Panel ścienny EPS, efektywna szerokość 1150 mm, całkowita grubość 50 mm,
grubość blachy stalowej: 0,426 mm, biała, krawędzie stalowe uszczelnione po obu stronach; (Opcjonalnie wełna mineralna, PU)
|
| oświetlenie |
Oświetlenie górne: 20 grup × 4 szt. = 80 szt. lamp 18W
Oświetlenie w pasie: 22 grupy × 4 szt. = 88 szt. świetlówek 18W, LED
świetlówki, przeciwwybuchowa skrzynka świetlna
Oświetlenie ≥1000Lux
|
|
Jednostka powietrzna
instalacja
|
Wlot powietrza z boku, wyciąg z tyłu, rura kwadratowa
spawanie + rama z trójnikiem aluminiowym, biała farba, maska z wełny mineralnej o grubości 20 mm wykonana maszynowo
|
|
Doprowadzenie
Jednostka powietrzna
(2 grupy)
|
Każda grupa jest wyposażona w 2 zewnętrzne wentylatory odśrodkowe z podwójnym wlotem, moc pojedynczego silnika: 7,5 kW; całkowity przepływ: 40000 m3/h, prędkość wiatru bez obciążenia: 0,25 m/s; przepustnica pneumatyczna regulacji dopływu powietrza, przepustnica pneumatyczna uruchamiania cyklu. |
|
Wyciąg
Jednostka powietrzna
(2 grupy)
|
Każda grupa jest wyposażona w 1 wentylator odśrodkowy z podwójnym wlotem, napęd pasowy, moc pojedynczego silnika: 11 kW; całkowity przepływ: 4000 m3/h, prędkość wiatru bez obciążenia: 0,25 m/s; przepustnica ręcznej regulacji wyciągu. |
|
System
(2 zestawy)
Każda grupa jest wyposażona w palnik Riello RG5S Diesel z
|
maksymalna moc cieplna 26 000 kW; wyposażony w piec do wymiany ciepła ze stali nierdzewnej 304; malowanie wzrostu temperatury: 20°C (od 0°C do 20°C w stanie natrysku); malowanie wypiekowe: 10-15 minut (od 20° do 60ºС) stan farby. (Można wybrać ogrzewanie gazem ziemnym, ogrzewanie elektryczne
ogrzewanie rurowe i ogrzewanie lampą na podczerwień)
system
|
|
1 Filtr wstępny dopływu powietrza: EN 779 poziom: G3
56KW
|
3 Filtracja z włókna szklanego z matą odporną na farbę: EN 779 Poziom: G3;
4. Filtracja z węglem aktywnym: adsorbuje benzen i ksylen w spalinach
Elektroniczny system sterowania
Malowanie natryskowe, malowanie natryskowe z ogrzewaniem, malowanie wypiekowe, ustawianie czasu suszenia, włącznik oświetlenia, lampka sygnalizacji usterki, regulator temperatury, włącznik zasilania, wyłącznik awaryjny, timer, ogranicznik temperatury, amperomierz, woltomierz, manometr, alarm ciśnienia
|
| System |
Każda grupa doprowadzania i wyciągu powietrza jest wyposażona w 4 sekcje prostych kanałów powietrznych o wymiarach 1000 x 1000 x 1000 mm, 1 sekcję kolana 90° o wymiarach 1000 x 1000 mm i 1 sekcję kolana 45° o wymiarach 1000 x 1000 mm; |
|
całkowita moc
56KW
|
Kabina lakiernicza do samochodów o dużych rozmiarach została zaprojektowana tak, aby spełniać różnorodne potrzeby dzięki najwyższej klasy specyfikacjom technicznym |
| i adaptacyjnym funkcjom. Wymiary wewnętrzne wynoszą 6900 × 3900 × 2650 mm (dł. × szer. × wys.) (MOŻLIWOŚĆ DOSTOSOWANIA) |
a wymiary zewnętrzne wynoszą 7000 × 5350 × 3400 mm (dł. × szer. × wys.). (MOŻLIWOŚĆ DOSTOSOWANIA) Solidna piwnica |
posiada obudowę z giętej blachy ocynkowanej, wspartą przez rury kwadratowe i kratę podłogową, zapewniając ogólną nośność
2,4T, regulowaną w razie potrzeby.
Główne drzwi przednie, 3000 × 2600 mm (szer. × wys.), mają trzy skrzydła z kwadratowymi oknami ze szkła hartowanego i wypełnieniem EPS.
Dodatkowe drzwi robocze o wymiarach 800×2000 mm (szer. × wys.) zawierają zamek ciśnieniowy i okno obserwacyjne.
Panele ścienne EPS i ocynkowany dach kabiny zapewniają solidną izolację, z dostępnymi opcjonalnymi materiałami.
System oświetlenia zapewnia ponad 1000 luksów z 32 górnymi i 16 bocznymi lampami LED. Jednostka powietrzna skutecznie zarządza
wlotem i wyciągiem, wspomaganym przez palnik Riello RG5S dla optymalnego ogrzewania. Kompleksowy system filtracji zapewnia
czyste środowisko pracy, a elektroniczny system sterowania oferuje precyzyjną kontrolę operacyjną. Całkowite zapotrzebowanie na moc
wynosi 17kW. (MOŻLIWOŚĆ DOSTOSOWANIA)
