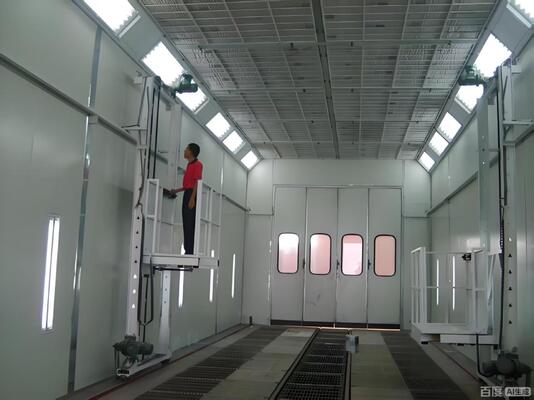

Luxury Spray Booth Auto Auto Paint Booth Wielkie Szklane Bramy Salony Farbowania Samochodowe
Optymalne środowisko pracy i bezpieczeństwo
Doskonałe oświetlenie: zapewnia oświetlenie ≥ 1000 Lux poprzez połączenie 80 lamp LED o mocy 18 W, zamontowanych na górze i 88 na poziomie talii.
Zintegrowany system sterowania: scentralizowany elektroniczny panel sterowania zarządza wszystkimi funkcjami: opryskiwaniem, ogrzewaniem, pieczeniem, suszeniem, oświetleniem i zatrzymaniem awaryjnym.mierniki (ammeter), woltometr, ciśnienie) oraz systemy alarmowe zapewniające pełny nadzór nad eksploatacją.
Opcje podłogi i wentylacji: wyposażona jest w podłogę z kratami z płaskim żelazem i skręconymi stalowymi siatkami (24 sztuk) i oferuje opcjonalną konfigurację wydechową ścian bocznych.
Zalety:
Wysoka wydajność: zaprojektowane do szybkiego, równomiernego ogrzewania i silnego, zrównoważonego przepływu powietrza.
Doskonała jakość wykończenia: doskonałe oświetlenie i ultraczyste, filtrowane powietrze zapewniają najlepsze wyniki wykończenia.
Bezpieczeństwo eksploatacyjne: Zbudowany z wybuchoodpornym oświetlenie, kompleksowy system filtracji i pełne monitorowanie elektroniczne.
Trwałość i elastyczność: Zbudowany z solidnych materiałów i oferuje dostosowanie w zakresie typu ogrzewania, izolacji i konfiguracji wydechowej.
Skuteczność: Automatyczne sterowanie i systemy o dużej wydajności minimalizują czas i marnotrawstwo energii.
System dostarczania i usuwania powietrza kabiny rozpylającej obejmuje cztery sekcje o wymiarach 1000 x 1000 x 1000 mm
prostych przewodów powietrznych, jeden odcinek 1000 x 1000 mm 90° łokcia i jeden odcinek 1000 x 1000 mm 45° łokcia.
Ten wszechstronny system rurociągów zapewnia efektywne i elastyczne zarządzanie przepływem powietrza, dostosowując go do różnych potrzeb operacyjnych.
Wytrzymała konstrukcja umożliwia skuteczne wentylację i wydechowanie, utrzymując czyste i kontrolowane środowisko w kabinie rozpylającej.
|
Wewnątrz.
wymiar
|
15000 × 5000 × 5000 mm (L × W × H) |
|
zewnętrzne
wymiar
|
15130 × 6890 × 5600 mm (L×W×H) |
| Piwnica. |
Istnieją 2 rzędy 30x4 płaskich żelaza + ₹ 8 skręconych stalowych siatek podłogowych (24 sztuk) po obu stronach podłogi (opcjonalnie ścianka boczna wydechowa) |
| drzwi wejściowe |
Wielkość drzwi: 4000 × 4600 mm (W × H), drzwi gięte z blachy metalowej, 4 liście drzwi, kwadratowe ocieplone szyby, wypełnienie: EPS.i brama może być wyposażona w elektryczny rolety) |
| drzwi robocze |
2 zestawy, wielkość drzwi roboczych: 800×2000 mm (W×H), wyposażone w
blokada ciśnienia i szybne okno obserwacyjne
|
| Panel ścienny |
Panel ścienny z EPS, szerokość 1150 mm, grubość całkowita 70 mm,
grubość blachy ze stali kolorowej: 0,426 mm, biała, stalowe krawędzie uszczelnione z obu stron;
|
| dach |
Panel ścienny z EPS, szerokość 1150 mm, grubość 50 mm,
grubość blachy ze stali kolorowej: 0,426 mm, biała, stalowe krawędzie uszczelnione z obu stron;
|
| oświetlenie |
Oświetlenie górne: 20 grup × 4 sztuk = 80 sztuk lamp 18W
Oświetlenie talii: 22 grupy × 4 sztuky = 88 sztuk lampek o mocy 18 W, LED
lampy lampowe, wybuchoodporna skrzynka świetlna
Oświetlenie ≥1000Lux
|
|
Jednostka lotnicza
instalacja
|
Wprowadzenie powietrza z boku, wydechy z tyłu, kwadratowa rurka
spawanie + ramka aluminiowa, biała farba, wytrzymała maszyna 20 mm grubości
|
|
Makijaż
Jednostka powietrzna
(2 grupy)
|
Każda grupa wyposażona jest w 2 zewnętrzne wentylatory odśrodkowe z podwójnym wlewem wirnika, moc jednego silnika: 7,5 kW; przepływ całkowity: 40000 m3 / h, prędkość wiatru bez obciążenia: 0,25 m/s; amortyzator regulacyjny pneumatyczny,cyklu rozpoczęcia amortyzatora pneumatycznego . |
|
Wyczerpana.
Jednostka powietrzna
(2 grupy)
|
Każda grupa jest wyposażona w 1 wentylator odśrodkowy o podwójnym wlewie, napęd kołowy, moc jednego silnika: 11 kW; przepływ całkowity: 4000 m3 / h, prędkość wiatru bez obciążenia: 0,25 m/s; amortyzator ręcznego regulacji wydechu. |
|
Ogrzewanie
System
(2 zestawy)
|
Każda grupa jest wyposażona w palnik Diesla Riello RG5S z
maksymalna moc cieplna 26,000 kW; wyposażony w piec wymiennik ciepła ze stali nierdzewnej 304; malowanie o podwyższonej temperaturze: 20°C (od 0°C do 20°C w stanie opryskowania); farba do pieczenia:10-15 minut (od 20° do 60oС) stan farby. (ogrzewanie gazem ziemnym, ogrzewanie elektryczne
można wybrać ogrzewanie rury i ogrzewanie lampy do pieczenia podczerwonej)
|
|
filtrowanie
system
|
1Bawełka z filtrem pierwotnym do podaży powietrza: poziom EN 779: G3
2 filtracja o niewielkiej wydajności: pełna głębokość trójwymiarowej wiskozy; poziom EN799: F5,
3 Filtracja bawełnianych koców odpornych na farby z włókien szklanych: EN 779 Poziom: G3;
4Filtracja cząstek aktywnego węgla: adsorbuje benzen i ksylen w spalinie
|
| Elektroniczny system sterowania |
Malowanie w sprayu, malowanie w sprayu grzewcze, farba do pieczenia, ustawienie czasu suszenia, przełącznik oświetlenia, światło wskazujące usterkę, regulator temperatury, przełącznik zasilania, przełącznik awaryjnego zatrzymania, zegar,ogranicznik temperatury , amperometr, voltometr, miernik ciśnienia, alarm ciśnienia |
|
Rurociąg
system
|
Każda grupa urządzeń do dostarczania i usuwania powietrza jest wyposażona w 4 sekcje o prostych kanałach powietrza o wymiarach 10 00 x 10 00 x 1000 mm, 1 sekcję o wymiarach 10 00 x 10 00 mm 90° łokcia i 1 sekcję o wymiarach 10 00 x 10 00 mm 45° łokcia; |
| całkowita moc |
56 kW. |
Duża kabina do opryskiwania samochodów jest zaprojektowana w celu zaspokojenia różnorodnych potrzeb z najwyższej klasy specyfikacji technicznych
wymiary wnętrza wynoszą 6900 × 3900 × 2650 mm (L × W × H), (może być dostosowane)
podczas gdy zewnętrzne wymiary 7000 × 5350 × 3400 mm (L × W × H).
Wykorzystuje galwanizowane wygięcie arkusza, wspierane przez kwadratowe rury i siatkę podłogową, zapewniającą ogólną nośność
pojemność 2,4 T, regulowana w razie potrzeby.
Główne drzwi wejściowe o wymiarach 3000 × 2600 mm (W × H) posiadają trzy okna ze szklanymi oknami i wypełnieniem EPS.
Dodatkowe drzwi robocze, o rozmiarach 800 × 2000 mm (W × H), zawierają zamek ciśnieniowy i okno obserwacyjne.
Płyty ścienne z EPS i ocinkany dach stanowią solidną izolację, z dostępnymi opcjonalnymi materiałami.
System oświetleniowy zapewnia ponad 1000Lux z 32 górnych i 16 pasów lamp LED.
systemy filtracji zapewniają optymalne podgrzewanie, a systemy filtracji zapewniają
Środowisko pracy jest czyste, a elektroniczny system sterowania zapewnia precyzyjne sterowanie.
Wymóg wynosi 17 kW.
