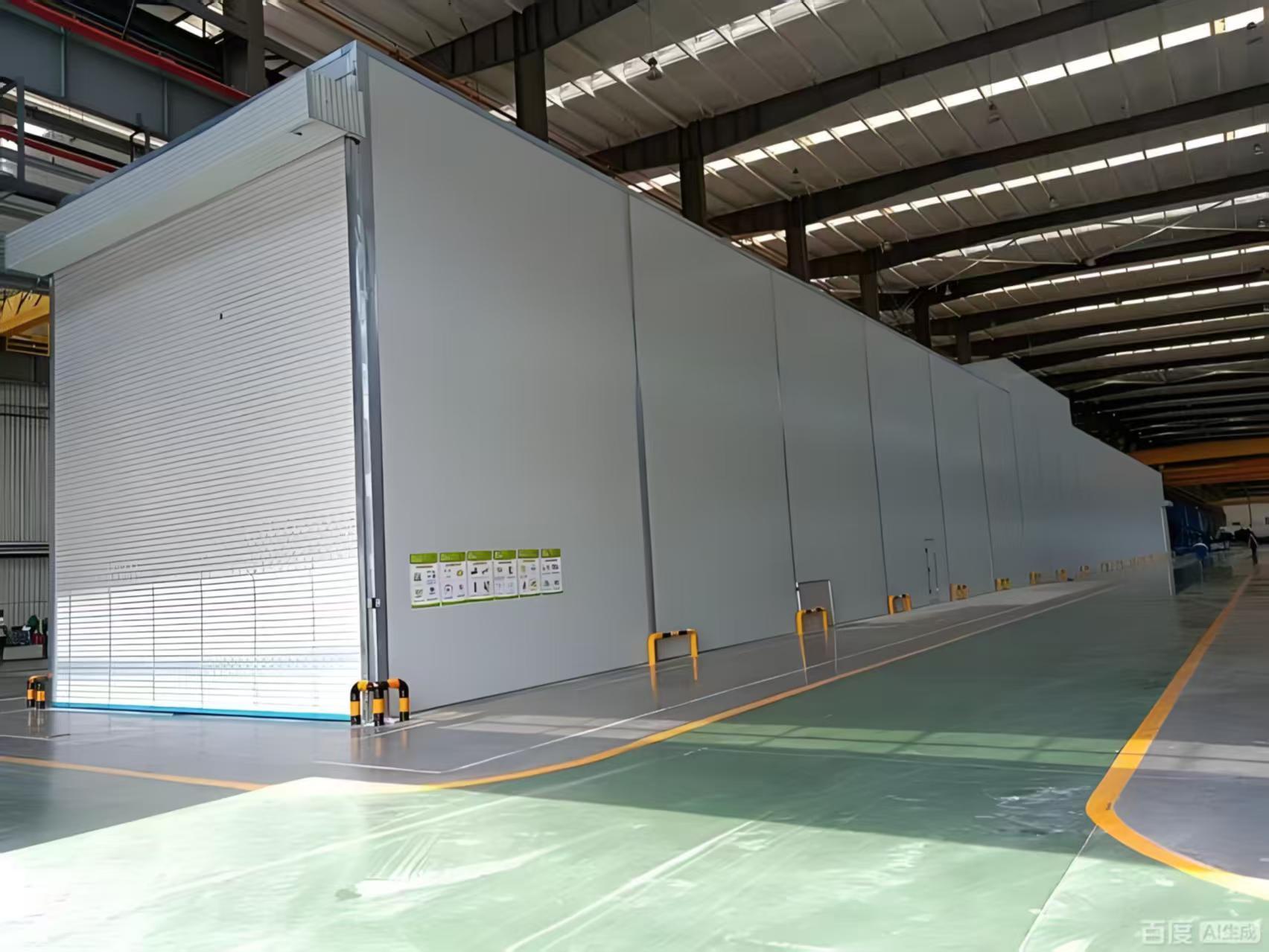

Standardowy piec do lakierni samochodowej z systemem grzewczym na olej napędowy
Zalety:
Wysokowydajna filtracja i bezpieczeństwo dla środowiska
Wielostopniowy proces filtracji:
Filtracja wstępna (G3) wychwytuje większe cząstki unoszące się w powietrzu.
Filtracja wtórna (F5) zapewnia czyste powietrze wlotowe.
Filtry zatrzymujące farbę (G3) wychwytują cząstki rozpylonej farby.
Filtracja z węglem aktywnym adsorbuje niebezpieczne LZO, w tym benzen i ksylen, zapewniając zgodny z przepisami i odpowiedzialny dla środowiska wydech.
Skuteczna kontrola zanieczyszczeń: Połączenie podłogi kratowej (24 stalowe sekcje kratowe) i opcjonalnych konfiguracji wydechu bocznego zapobiega gromadzeniu się oparów i cząstek stałych, utrzymując jakość powietrza i bezpieczeństwo operatora.
Specyfikacje techniczne
Ta duża, w pełni wyposażona kabina lakiernicza została zaprojektowana do wysokowydajnego, profesjonalnego malowania przemysłowego, wypiekania i wykańczania. Solidna konstrukcja i zaawansowane systemy zapewniają kontrolowane, bezpieczne i wydajne środowisko.
1. Konstrukcja i wymiary
Przestronna powierzchnia robocza: Oferuje znaczną wewnętrzną przestrzeń roboczą o wymiarach 15 000 mm (dł.) × 5 000 mm (szer.) × 5 000 mm (wys.).
Solidna konstrukcja: Zbudowana z panelu warstwowego EPS o grubości 70 mm i panelu dachowego EPS o grubości 50 mm (z opcjami wełny mineralnej lub PU), wykończona białą stalą o grubości 0,426 mm i uszczelnionymi stalowymi krawędziami.
Dostępność: Posiada duże 4-skrzydłowe drzwi główne (4000 x 4600 mm) i dwoje standardowych drzwi roboczych (800 x 2000 mm) z oknami obserwacyjnymi i zamkami ciśnieniowymi.
2. Zaawansowany system przepływu powietrza i wentylacji
Obsługa powietrza o dużej wydajności: Wyposażony w dwie niezależne jednostki nawiewne i dwie jednostki wywiewne dla precyzyjnej kontroli środowiska.
Dopływ powietrza: Całkowity przepływ 40 000 m³/h za pomocą zewnętrznych wentylatorów odśrodkowych (2 silniki 7,5 kW na jednostkę).
Wywiew powietrza: Całkowity przepływ 4000 m³/h za pomocą wentylatorów odśrodkowych napędzanych paskiem (2 silniki 11 kW).
Wszechstronne kanały: System obejmuje wiele prostych kanałów 1000x1000 mm, kolana 90° i 45°, umożliwiając elastyczny i wydajny układ rurociągów dla optymalnego zarządzania przepływem powietrza.
3. Kompleksowa filtracja i kontrola środowiska
Wielostopniowa filtracja: Czterostopniowy system filtracji zapewnia czyste powietrze wlotowe i bezpieczny wydech:
Filtr wstępny (G3)
Filtr o wysokiej wydajności (F5)
Filtr zatrzymujący farbę (G3)
Filtr z węglem aktywnym do adsorpcji LZO (benzen, ksylen).
Wydajny system grzewczy: Dwa niezależne systemy, każdy z palnikiem na olej napędowy Riello RG5S (maksymalna moc wyjściowa 260 000 KW) i wymiennikiem ciepła ze stali nierdzewnej. Zdolny do podniesienia temperatury w kabinie z 0°C do 20°C do natryskiwania i do 60°C do wypiekania w ciągu 10-15 minut. (Dostępne opcje gazu ziemnego/elektryczne/IR).
Optymalne środowisko pracy i bezpieczeństwo
Doskonałe oświetlenie: Zapewnia oświetlenie ≥1000 luksów za pomocą kombinacji 80 górnych i 88 biodrowych lamp LED 18W odpornych na wybuch.
Zintegrowany system sterowania: Centralny panel sterowania elektronicznego zarządza wszystkimi funkcjami: natryskiwaniem, ogrzewaniem, wypiekaniem, timerami suszenia, oświetleniem i zatrzymaniem awaryjnym. Zawiera regulatory temperatury, wskaźniki (amperomierz, woltomierz, ciśnienie) i systemy alarmowe dla pełnego nadzoru operacyjnego.
Opcje podłogi i wentylacji: Posiada podłogę kratową z płaskich żelaznych i skręconych stalowych krat (24 sztuki) i oferuje opcjonalną konfigurację wydechu bocznego.
|
Wewnątrz
wymiar
|
15000 × 5000 × 5000 mm (dł. × szer. × wys.) |
|
zewnętrzny
wymiar
|
15130 × 6890 × 5600 mm (dł. × szer. × wys.) |
| Piwnica |
Po obu stronach podłoża znajdują się 2 rzędy płaskich żelaznych 30x4 + ⌀8 skręconych stalowych krat podłogowych (24 sztuki) (opcjonalny wydech boczny) |
| drzwi przednie |
Rozmiar drzwi: 4000 × 4600 mm (szer. × wys.), drzwi z giętej blachy, 4 skrzydła drzwi, kwadratowe okno ze szkła hartowanego, wypełnienie: EPS. (Wypełnienie można regulować, a bramę można wyposażyć w elektryczną roletę) |
| drzwi robocze |
2 zestawy, rozmiar drzwi roboczych: 800 × 2000 mm (szer. × wys.), wyposażone w
zamek ciśnieniowy i szklane okno obserwacyjne
|
| panel ścienny |
Panel ścienny EPS, efektywna szerokość 1150 mm, całkowita grubość 70 mm,
grubość blachy stalowej: 0,426 mm, biała, stalowe krawędzie uszczelnione po obu stronach; (Opcjonalnie wełna mineralna, PU)
|
| dach |
Panel ścienny EPS, efektywna szerokość 1150 mm, całkowita grubość 50 mm,
grubość blachy stalowej: 0,426 mm, biała, stalowe krawędzie uszczelnione po obu stronach; (Opcjonalnie wełna mineralna, PU)
|
| oświetlenie |
Oświetlenie górne: 20 grup × 4 szt. = 80 szt. lamp 18W
Oświetlenie biodrowe: 22 grupy × 4 szt. = 88 szt. świetlówek 18W, LED
świetlówki, przeciwwybuchowa skrzynka świetlna
Oświetlenie ≥1000 luksów
|
|
Jednostka powietrzna
instalacja
|
Wlot powietrza z boku, wydech z tyłu, rura kwadratowa
spawanie + rama z aluminiowego trójnika, biała farba, wysokowytrzymała, maszynowo wykonana płyta z wełny mineralnej o grubości 20 mm
|
|
Nawiew
Jednostka powietrzna
(2 grupy)
|
Każda grupa jest wyposażona w 2 zewnętrzne wentylatory odśrodkowe z podwójnym wlotem, moc pojedynczego silnika: 7,5 kW; całkowity przepływ: 40000 m3/h, prędkość wiatru bez obciążenia: 0,25 m/s; przepustnica pneumatyczna regulacji dopływu powietrza, przepustnica pneumatyczna uruchamiania cyklu. |
|
Wywiew
Jednostka powietrzna
(2 grupy)
|
Każda grupa jest wyposażona w 1 wentylator odśrodkowy z podwójnym wlotem, napęd pasowy, moc pojedynczego silnika: 11 kW; całkowity przepływ: 4000 m3/h, prędkość wiatru bez obciążenia: 0,25 m/s; przepustnica ręcznej regulacji wydechu. |
|
Ogrzewanie
System
(2 zestawy)
|
Każda grupa jest wyposażona w palnik na olej napędowy Riello RG5S z
maksymalną mocą cieplną 26 000 kW; wyposażony w piec do wymiany ciepła ze stali nierdzewnej 304; wzrost temperatury malowania: 20°C (od 0°C do 20°C w stanie natrysku); malowanie wypiekowe: 10-15 minut (od 20° do 60°C) stan farby. (Można wybrać ogrzewanie gazem ziemnym, ogrzewanie elektryczne
ogrzewanie rurowe i ogrzewanie lampą na podczerwień)
|
|
system
całkowita moc
|
2 filtracja o wysokiej wydajności: trójwymiarowa wiskoza o pełnej głębokości; Poziom EN799: F5,
3 Filtracja z włókna szklanego i maty odpornej na farbę: Poziom EN 779: G3;
4. Filtracja cząsteczkowa z węglem aktywnym: adsorbuje benzen i ksylen w spalinach
Elektroniczny system sterowania
|
| Natryskiwanie farbą, ogrzewanie natryskiwania farbą, wypiekanie farby, ustawianie czasu suszenia, włącznik oświetlenia, lampka sygnalizacji błędów, regulator temperatury, włącznik zasilania, wyłącznik awaryjny, timer, ogranicznik temperatury, amperomierz, woltomierz, manometr, alarm ciśnienia |
System |
|
Każda grupa dopływu i wydechu powietrza jest wyposażona w 4 sekcje prostych kanałów powietrznych 10 00 x 10 00 x 1000 mm, 1 sekcję kolana 90° 10 00 x 10 00 mm i 1 sekcję kolana 45° 10 00 x 10 00 mm;
całkowita moc
|
56 kW |
| Duża kabina lakiernicza została zaprojektowana tak, aby spełniać różnorodne potrzeby dzięki najwyższej klasy specyfikacjom technicznym |
i adaptacyjnym funkcjom. Wymiary wewnętrzne wynoszą 6900 × 3900 × 2650 mm (dł. × szer. × wys.), (MOŻLIWOŚĆ DOSTOSOWANIA), |
a zewnętrzne mierzą 7000 × 5350 × 3400 mm (dł. × szer. × wys.). (MOŻLIWOŚĆ DOSTOSOWANIA) Solidna piwnica
posiada obudowę z giętej blachy ocynkowanej, wspartą na kwadratowych rurach i kratownicy podłogowej, zapewniając ogólną nośność
2,4T, regulowaną w razie potrzeby.
Główne drzwi przednie, 3000 × 2600 mm (szer. × wys.), mają trzy skrzydła z kwadratowymi oknami ze szkła hartowanego i wypełnieniem EPS.
Dodatkowe drzwi robocze o wymiarach 800 × 2000 mm (szer. × wys.) zawierają zamek ciśnieniowy i okno obserwacyjne.
Panele ścienne EPS i dach z blachy ocynkowanej zapewniają solidną izolację, z dostępnymi opcjonalnymi materiałami.
System oświetlenia zapewnia ponad 1000 luksów z 32 górnymi i 16 biodrowymi lampami LED. Jednostka powietrzna skutecznie zarządza
wlotem i wydechem, wspomagana przez palnik Riello RG5S dla optymalnego ogrzewania. Kompleksowy system filtracji zapewnia
czyste środowisko pracy, a elektroniczny system sterowania oferuje precyzyjną kontrolę operacyjną. Całkowite zapotrzebowanie na moc
wynosi 17 kW. (MOŻLIWOŚĆ DOSTOSOWANIA)
