Niestandardowy, otwarty stół do farb do transformatorów. CoatTech

MOQ:	1
Cena £:	USD8000-USD12000/SET
Standardowe opakowanie:	Z zwykłym filmem i kartonem
Okres dostawy:	15 dni po wpłaty
Metoda płatności:	T/T
Wydajność dostaw:	30 zestawów/miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

CoatTech

Orzecznictwo

Numer modelu

Otwierana od góry kabina do malowania natryskowego dla transformatorów

Zasilacz::

380 V/50 Hz/3ph lub inna opcja

Korzystanie z energii::

Diesel, gaz, para, elektryczna lub inna opcja

Główne drzwi::

Styl składany lub elektryczny styl walcowania

Aplikacja::

Autobus/ciężarówka lub inne metalowe produkty

Źródła energii::

Woda, energia elektryczna, gaz

Powłoka:

10-50um

Poziom hałasu:

≤80dB

Tworzywo:

Stosowanie:

Malowanie samochodów, Malowanie mebli, Malowanie przemysłowe

System ogrzewania:

Palnik marki Riello

Podkreślić:

zamówiony pokój do farb wtryskowych

Transformatory z gwarancją

CoatTech kabina do farb wstrzykiwaczy

Opis produktu

Specjalistyczna kabina lakiernicza z otwieraniem od góry do ciężkich transformatorów: historia sukcesu w Arabii Saudyjskiej

Wprowadzenie W CoatTech specjalizujemy się w rozwiązywaniu złożonych problemów związanych z przemysłowym lakierowaniem. Niedawno nawiązaliśmy współpracę z Nal Gulf Machine Tools, wiodącym dystrybutorem w Arabii Saudyjskiej, w celu zaprojektowania i wyprodukowania specjalistycznej kabiny lakierniczej na dużą skalę. Projekt wymagał unikalnego podejścia, aby pomieścić ogromne rozmiary transformatorów przemysłowych i specyficzne ograniczenia zakładu klienta.

Wyzwanie: obsługa ciężkich ładunków Lakierowanie transformatorów przemysłowych stanowi wyzwanie logistyczne. Ze względu na ich ogromne rozmiary i wagę, manewrowanie tymi elementami obrabianymi w standardowej kabinie lakierniczej z bocznym wejściem jest bardzo nieefektywne, a czasem niemożliwe. Klient w dużej mierze polegał na istniejących systemach suwnic pomostowych do przemieszczania swoich transformatorów. Potrzebowali wysokowydajnego środowiska malarskiego, które nie zakłócałoby ich operacji suwnicowych ani nie wymagałoby całkowitej przebudowy przepływu pracy w ich zakładzie.

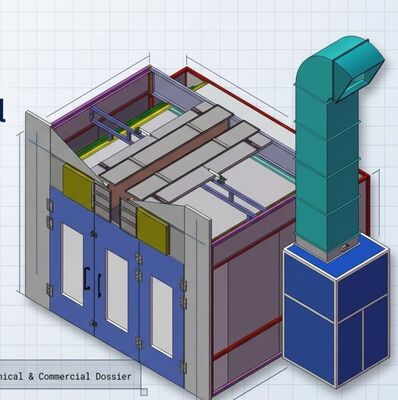

Rozwiązanie CoatTech: precyzyjna konstrukcja z otwieraniem od góry Aby sprostać tym wymagającym potrzebom, nasz zespół inżynierów opracował specjalnie zaprojektowanąkabina lakiernicza z otwieraniem od góry. Ta innowacyjna konfiguracja pozwala na bezpieczne i precyzyjne opuszczanie ciężkich transformatorów bezpośrednio do przestrzeni roboczej za pomocą istniejących suwnic pomostowych klienta.

Po umieszczeniu elementu obrabianego, specjalny mechanizm dachowy bezpiecznie się zamyka, tworząc izolowane, kontrolowane środowisko, które spełnia najwyższe standardy malowania przemysłowego i wentylacji.

Niestandardowy, otwarty stół do farb do transformatorów. CoatTech 0

Kluczowe punkty projektu

1. Bezproblemowa integracja z suwnicą: konstrukcja z ładowaniem od góry całkowicie eliminuje potrzebę skomplikowanego manewrowania na poziomie podłogi, drastycznie skracając czas ładowania i rozładowywania.

2. Możliwość pracy na dużą skalę: zaprojektowana z przestronnymi wymiarami wewnętrznymi, specjalnie dostosowanymi do przechowywania ponadwymiarowych transformatorów przemysłowych.

3. Doskonałe zarządzanie przepływem powietrza: kabina zapewnia optymalne wychwytywanie i odprowadzanie nadmiaru farby, gwarantując nieskazitelne wykończenie przy jednoczesnym utrzymaniu bezpiecznego, czystego środowiska dla operatorów.

4. Optymalizacja zakładu: dzięki adaptacji do istniejącego sprzętu podnoszącego od góry, rozwiązanie zmaksymalizowało przestrzeń roboczą klienta bez konieczności kosztownych modyfikacji konstrukcyjnych jego budynku.

Niestandardowy, otwarty stół do farb do transformatorów. CoatTech 1

Specyfikacja techniczna:

Specyfikacje techniczne kabiny lakierniczej z otwieraniem od góry do transformatorów
Model: Kabina lakiernicza z otwieraniem od góry (dostosowana do pracy z suwnicą obrotową)
Komponent / Parametr	Szczegółowe specyfikacje
Wymiary wewnętrzne	4400 × 3700 × 3500 mm (dł. × szer. × wys.)
Wymiary zewnętrzne	4520 × 5300 × 4500 mm (dł. × szer. × wys.)
Kanał wyciągowy z przepływem w dół	Centralny kanał. Wymiary: 4000 × 3000 mm, Głębokość: 800 mm. Wspierany przez ramę z profili kwadratowych. Pokryty ciężkimi kratami z płaskowników 30 × 4 mm. Nośność: 500 KG/m².
Główne drzwi wejściowe/wyjściowe	Konstrukcja przejezdna (przód i tył). Otwór drzwiowy: 3000 × 3200 mm (szer. × wys.). Drzwi składane z ramą z profili kwadratowych i okładziną z blachy stalowej. Izolacja rdzenia PU. Wyposażone w okna obserwacyjne z hartowanego szkła kwadratowego i mechaniczne zamki ciśnieniowe na panelach środkowych. Mogą służyć jako drzwi dla personelu.
Panele ścienne	Zmontowane z wysokowytrzymałych wełny mineralnej paneli izolacyjnych. Szerokość efektywna: 1150 mm, Całkowita grubość: 50 mm. Wewnętrzne i zewnętrzne okładziny to blachy stalowe w kolorze białym o grubości 0,426 mm z rdzeniem z wełny mineralnej.
Panele dachowe / górne	Zmontowane z wysokowytrzymałych wełny mineralnej paneli izolacyjnych. Szerokość efektywna: 1150 mm, Całkowita grubość: 50 mm. Wewnętrzne i zewnętrzne okładziny to blachy stalowe w kolorze białym o grubości 0,426 mm z rdzeniem z wełny mineralnej.
System oświetlenia	Oświetlenie górne: 2 rzędy (4 zestawy × 4 świetlówki = 16 szt. świetlówek 18W).

	Oświetlenie boczne: 2 rzędy (4 zestawy × 4 świetlówki = 16 szt. świetlówek 18W).

	Wykorzystuje dedykowane świetlówki LED T8 do kabin lakierniczych umieszczone w oprawach przeciwwybuchowych IP65 . Całkowite natężenie oświetlenia: ≥ 1000 LUX.
Komora plenum	Wymiary: 4400 × 3700 × 500 mm (dł. × szer. × wys.). Wspierana przez wsporniki z profili kwadratowych. Wyposażona w dolne ramy filtrów z blachy giętej, malowane proszkowo, oraz siatkę nośną na górze.
Konstrukcja z otwieraniem od góry	Dach wyposażony jest w szczelinę dostępową o szerokości 500 mm na całej długości, przeznaczoną do przejścia łańcucha/wciągarki suwnicy obrotowej. Szczelina jest wyposażona w amortyzatory pneumatyczne po obu stronach (domyślnie otwarte, automatycznie zamykają się po rozpoczęciu malowania, aby zapewnić szczelność i podciśnienie).

(Dla suwnicy obrotowej)
Jednostka szafy sterowniczej	Zgrzewana konstrukcja z profili kwadratowych, konfiguracja boczna.
Jednostka nawiewu	Wyposażona w 1 zestaw wentylatora odśrodkowego dwustrumieniowego (napęd pasowy). Silnik przeciwwybuchowy moc: 5,5 KW. Model wentylatora: TAE-500H. Całkowita objętość powietrza: 20 000 m³/h (ok. 11 770 CFM). Wyposażona w przepustnicę z ręczną regulacją za pomocą pokrętła.
Jednostka wyciągu	Wyposażona w 1 zestaw wentylatora odśrodkowego dwustrumieniowego (napęd pasowy). Silnik przeciwwybuchowy moc: 7,5 KW. Model wentylatora: TAE-450H. Całkowita objętość powietrza: 20 000 m³/h (ok. 11 770 CFM). Wyposażona w przepustnicę wyciągu z ręczną regulacją za pomocą pokrętła.
System filtracji	1. Główny filtr nawiewu: EN 779 Klasa G3.

	2. Filtr sufitowy o wysokiej wydajności: Pełna głębokość klejona 3D; EN 779 Klasa F5.

	3. Filtr z włókna szklanego typu "paint stop": Zainstalowany zarówno w kanale podłogowym, jak i na dole szafy wyciągowej. Zielona strona wlotu powietrza, biała strona wylotu powietrza; EN 779 Klasa G3.

	4. Filtr z węglem aktywnym: Granulowany węgiel aktywny przeznaczony do adsorpcji LZO (benzen, ksylen itp.) w celu zerowej emisji oparów na zewnątrz.
Elektryczny system sterowania	Panel sterowania z tradycyjnymi przekaźnikami i przyciskami. Zawiera: przełączniki malowania/oświetlenia, wskaźnik awarii i alarm, główny wyłącznik zasilania, przycisk zatrzymania awaryjnego i manometr.
System kanałów	Zawiera 3 sekcje kanałów wyciągowych o wymiarach 700 × 700 × 1000 mm, 1 sztukę kolana 90° i 1 sztukę kolana 45°.
Całkowita moc znamionowa	14 KW
Dołączone dokumenty	Instrukcja konserwacji, schematy elektryczne, certyfikat zgodności, lista pakowania i rysunki układu 3D.
Uwagi i gwarancja	1. Gwarancja na sprzęt wynosi 1 rok. Dostawca zapewnia bezpłatną obsługę w przypadku problemów z jakością w tym okresie. Płatne usługi są dostępne po wygaśnięciu gwarancji.

	2. Materiały eksploatacyjne (świetlówki, filtry) i uszkodzenia spowodowane przez człowieka są wyłączone z gwarancji.

Niestandardowy, otwarty stół do farb do transformatorów. CoatTech 2

Skontaktuj się z nami już dziś Gotowy do optymalizacji procesu lakierowania ciężkiego sprzętu?

Skontaktuj się z Timem, Kierownikiem ds. Sprzedaży i Marketingu Zagranicznego, aby omówić swoje wymagania dotyczące niestandardowej kabiny lakierniczej i uzyskać konsultację techniczną.

Niestandardowy, otwarty stół do farb do transformatorów. CoatTech 3
