Superbake Industrial Paint Booth KT-PQ-III-PLUS CoatTech

MOQ:	1
Cena £:	USD8000-USD12000/SET
Standardowe opakowanie:	Z zwykłym filmem i kartonem
Okres dostawy:	15 dni po wpłaty
Metoda płatności:	T/T
Wydajność dostaw:	30 zestawów/miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

CoatTech

Orzecznictwo

Numer modelu

Otwierana od góry kabina do malowania natryskowego dla transformatorów

Zasilacz::

380 V/50 Hz/3ph lub inna opcja

Korzystanie z energii::

Diesel, gaz, para, elektryczna lub inna opcja

Główne drzwi::

Styl składany lub elektryczny styl walcowania

Aplikacja::

Autobus/ciężarówka lub inne metalowe produkty

Źródła energii::

Woda, energia elektryczna, gaz

Powłoka:

10-50um

Poziom hałasu:

≤80dB

Tworzywo:

Stosowanie:

Malowanie samochodów, Malowanie mebli, Malowanie przemysłowe

System ogrzewania:

Palnik marki Riello

Opis produktu

Kabina lakiernicza przemysłowa Superbake (model: KT-PQ-III-PLUS) | Wytrzymałe i przeciwwybuchowe

Meta Opis: Zaprojektowany dla ciężkich pojazdów użytkowych i dużych części przemysłowych. Kabina lakiernicza CoatTech Superbake jest wyposażona w oświetlenie przeciwwybuchowe IP65, zaawansowaną instalację HVAC i opcje podwójnego ogrzewania. Uzyskaj rozwiązanie pod klucz już dziś.

Przegląd produktu

Przemysłowa kabina lakiernicza CoatTech Superbake (model: KT-PQ-III-PLUS) to wysokiej klasy rozwiązanie do wykańczania powierzchni na dużą skalę, zaprojektowane z myślą o zastosowaniach przemysłowych o dużej wydajności. Dzięki dużym wymiarom wewnętrznym 8000 × 5000 × 4500 mm kabina ta została zaprojektowana specjalnie z myślą o obsłudze ciężkich pojazdów użytkowych, dużych komponentów lotniczych i ponadgabarytowych maszyn przemysłowych.

Zaprojektowany, aby spełniać rygorystyczne standardy bezpieczeństwa i ochrony środowiska na rynkach światowych (w tym na Bliskim Wschodzie i w Europie), KT-PQ-III-PLUS integruje oświetlenie przeciwwybuchowe IP65, wysokowydajny 4-stopniowy system filtracji i konfigurowalną jednostkę HVAC. Niezależnie od tego, czy potrzebujesz wysokowydajnego palnika na olej napędowy Riello, czy solidnego elektrycznego systemu grzewczego, ta kabina zapewnia szybki czas utwardzania i nieskazitelne wykończenie.

Podstawowe funkcje i zalety

Maksymalne bezpieczeństwo (konstrukcja przeciwwybuchowa): Wyposażone w dedykowane kasetony LED w wykonaniu przeciwwybuchowym IP65 i dwuwarstwowe uszczelki uszczelniające, zapewniające zgodność w środowiskach przemysłowych wysokiego ryzyka.

Szybkie utwardzanie termiczne: Osiągnij temperaturę pieczenia (20 ℃ do 60 ℃) w zaledwie 10-15 minut. Wybierz pomiędzy wiodącym w branży palnikiem wysokoprężnym Riello G20 (z wymiennikiem ciepła ze stali nierdzewnej 304 o mocy 200 kW) lub elektrycznym systemem ogrzewania ze stali nierdzewnej o mocy 72 kW.

Inteligentne zarządzanie przepływem powietrza: Zasilane przez dwa odśrodkowe wentylatory wlotowe z zewnętrznym wirnikiem o mocy 7,5 kW i wentylator wyciągowy o mocy 11 kW, generujące ogromny przepływ powietrza o wartości 40 000 m³/h. Zawiera precyzyjne amortyzatory elektryczne Belimo umożliwiające płynne przejście między trybem natryskiwania i pieczenia.

Wytrzymała integralność konstrukcyjna: Zbudowana z 70 mm paneli ściennych izolowanych EPS o wysokiej wytrzymałości i wzmocnionej ramy drzwi przednich (4400 × 4400 mm), która jest w stanie wytrzymać ciągłe, ciężkie użytkowanie przemysłowe.

Ekologiczna 4-stopniowa filtracja: Zawiera filtry o klasie G3/F5 zgodne z normą EN 779 oraz filtr granulowany z węglem aktywnym, które skutecznie pochłaniają LZO, benzen i ksylen, zapewniając operatorom czyste spaliny i bezpieczne środowisko do oddychania.

Superbake Industrial Paint Booth KT-PQ-III-PLUS CoatTech 0

Dane techniczne

Parametr/komponent	Szczegóły specyfikacji
Rozmiar wewnętrzny	8000 × 5000 × 4500 mm (dł. × szer. × wys.)

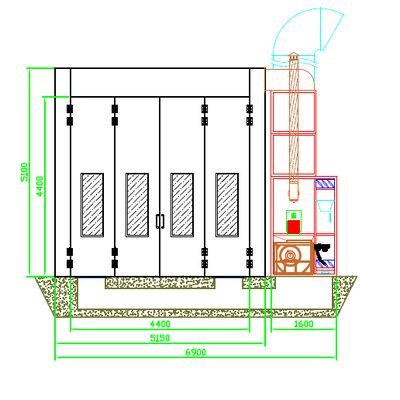

Rozmiar zewnętrzny	8135 × 6900 × 5100 mm (dł. × szer. × wys.)
Cywilny dół / podłoga	Wymagane 2 doły na środku kabiny. Rozmiar: 760 × 6900 mm, głębokość: 800 mm. Przykryty płaskimi kratami stalowymi 30x4, nośność 500 kg/m².
Główne drzwi	4400 × 4400 mm (szer. × wys.); Drzwi blaszane z ramą z rur kwadratowych, wypełnione materiałem rdzenia EPS. Wyposażony w okna obserwacyjne ze szkła hartowanego. Wysoka wytrzymałość konstrukcyjna, łatwe otwieranie i zamykanie.
Drzwi dla personelu/serwisu	800 × 2000 mm (szer. × wys.); 1 jednostka zlokalizowana z przodu, po prawej stronie. Wyposażony w automatyczną blokadę nadmiaru ciśnienia i okienko obserwacyjne ze szkła hartowanego.
Panele ścienne	Izolowane panele ścienne EPS o wysokiej wytrzymałości. Szerokość efektywna: 1150 mm, Grubość całkowita: 70 mm. Blacha stalowa w kolorze białym o grubości 0,426 mm po obu stronach z rdzeniem EPS.
Panele dachowe	Izolowane panele dachowe EPS o wysokiej wytrzymałości. Szerokość efektywna: 1150 mm, Grubość całkowita: 50 mm. Blacha stalowa w kolorze białym o grubości 0,426 mm po obu stronach z rdzeniem EPS.
System oświetlenia	Oświetlenie górne (2 rzędy): 10 zestawów × 4 szt. = 40 szt. świetlówek 22W. Oświetlenie boczne (2 rzędy): 10 zestawów × 4 szt. = 40 szt. świetlówek 22W. Dedykowane świetlówki LED T8 do kabin lakierniczych. Kasety oświetleniowe w wykonaniu przeciwwybuchowym IP65. Natężenie oświetlenia ≥ 1000 LUX.
Plenum (komora ciśnienia statycznego)	8000 × 5000 × 600 mm (dł. × szer. × wys.); Wspornik z rurą kwadratową. Dno posiada malowaną proszkowo ramę filtra z blachy i górną siatkę podtrzymującą filtr.
Jednostka gabinetowa	Szafka spawana z rur kwadratowych, umieszczona po prawej stronie.
Szafka powietrza wlotowego (wentylacja)	2 jednostki wentylatorów odśrodkowych o podwójnym wlocie z zewnętrznym wirnikiem. Moc na silnik: 7,5 KW. Model wentylatora: YDW-5,6M. Całkowity przepływ powietrza: 40 000 m³/h. Prędkość powietrza bez obciążenia: 0,25 m/s. Wyposażony w przepustnicę elektryczną Belimo powietrza dolotowego i przepustnicę pneumatyczną obiegu.
Szafka wentylacyjna	1 jednostka dwustronnego wentylatora odśrodkowego z napędem pasowym. Moc silnika: 11 KW. Model wentylatora: TAE-710H. Całkowity przepływ powietrza: 40 000 m³/h. Wyposażony w ręczną/elektrycznie regulowaną przepustnicę wydechu.
System ogrzewania: Opcja 1 (Diesel)	Palnik Diesel Riello G20. Wymiennik ciepła ze stali nierdzewnej 304 o mocy 200 KW. Natryskiwanie bez podgrzewania. Pieczenie: Nagrzewa się od 20 ℃ do 60 ℃ w 10-15 minut.
System ogrzewania: Opcja 2 (elektryczny)	Elektryczne rury grzewcze ze stali nierdzewnej. 304 rur ze stali nierdzewnej (3 KW na rurę, łącznie 24 rury, całkowita moc 72 KW). Natryskiwanie bez podgrzewania. Pieczenie: Nagrzewa się od 20 ℃ do 60 ℃ w 10-15 minut.
System filtracji	1. Filtr wstępny wlotowy: EN 779 klasa G3. 2. Filtr sufitowy (poniżej wysokiej wydajności): Klej 3D na całej głębokości, EN 779 klasa F5. 3. Filtr zatrzymujący farbę z włókna szklanego: 1. warstwa na dnie, 2. warstwa na dnie szafki wyciągowej. Zielony po stronie nawietrznej, biały po zawietrznej (EN 779 klasa G3). 4. Filtr granulowany z węglem aktywnym: Pochłania benzen i ksylen ze gazów spalinowych.
System sterowania	Panel sterowania: Standardowe przekaźniki i przyciski sterujące. Funkcje: Spryskiwanie, pieczenie, ustawianie czasu pieczenia, włącznik oświetlenia, alarm awarii, zasilanie, wyłącznik awaryjny, manometr. (Uwaga: Skrzynka sterownicza nie jest przeciwwybuchowa; w oświetleniu zastosowano okablowanie przeciwwybuchowe, elastyczne przewody przeciwwybuchowe i skrzynki sterujące w wykonaniu przeciwwybuchowym).
System kanałów	Zawiera 4 proste kanały wylotowe (1000 × 1000 × 1000 mm), jedno kolano 90° i jedno kolano 45°.
Rurociąg sprężonego powietrza	1 zestaw rurociągów sprężonego powietrza DN20 ze stali nierdzewnej, wyposażonych w jedno szybkozłącze po lewej i prawej stronie.
Całkowite zapotrzebowanie na moc	33 KW (w przypadku ogrzewania na olej napędowy) / 80 KW (w przypadku ogrzewania elektrycznego).
Dokumenty w zestawie	Instrukcja konserwacji, schemat obwodu, certyfikat zgodności, lista pakowania i rysunki sprzętu 3D.
Gwarancja i uwagi	1. 2-letnia gwarancja. Dostawca zapewnia bezpłatną usługę w przypadku problemów z jakością sprzętu w okresie gwarancyjnym. 2. Gwarancja nie obejmuje materiałów eksploatacyjnych (świetlówek, filtrów) oraz uszkodzeń spowodowanych przez człowieka.

Superbake Industrial Paint Booth KT-PQ-III-PLUS CoatTech 1

Szerokie wymiary i duża nośność KT-PQ-III-PLUS sprawiają, że jest to idealne rozwiązanie do natryskiwania i pieczenia dla:

Transport komercyjny: autobusy, samochody ciężarowe o dużej ładowności i przyczepy.

Maszyny budowlane i inżynieryjne: koparki, dźwigi i traktory.

Produkcja przemysłowa: duże części konstrukcyjne ze stali, elementy turbin wiatrowych oraz sprzęt naftowy i gazowy.

Projekty EPC: Instalacje obiektów pod klucz dla zagranicznych ośrodków produkcyjnych.

Potrzebujesz niestandardowego rozwiązania?

Każdy obiekt przemysłowy jest wyjątkowy. Nasz zespół inżynierów może dostosować wymiary i napięcie (np. 380 V/50 Hz/3 fazy), aby dopasować je do lokalnego klimatu i specyficznych wymagań projektu.
