Niestandardowa 60-minutowa ognioodporna kabina lakiernicza z wełny skalnej | Inteligentny sprzęt CoatTech

Name: Niestandardowa 60-minutowa ognioodporna kabina lakiernicza z wełny skalnej | Inteligentny sprzęt CoatTech
Brand: CoatTech Intelligent Equipment(Guangzhou) CO.,LTD
SKU: Rozwiązanie dla warsztatu
Price: 9,000.00 USD
Availability: InStock

MOQ:	1
Cena £:	USD6000-USD12000/SET
Standardowe opakowanie:	Z zwykłym filmem i kartonem
Okres dostawy:	15 dni po wpłaty
Metoda płatności:	T/T
Wydajność dostaw:	30 zestawów/miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

CoatTech

Orzecznictwo

Numer modelu

Rozwiązanie dla warsztatu

Główne drzwi::

Styl składany lub elektryczny styl walcowania

Powłoka:

10-50um

Stosowanie:

Malowanie samochodów, Malowanie mebli, Malowanie przemysłowe

Korzystanie z energii::

Diesel, gaz, para, elektryczna lub inna opcja

Poziom hałasu:

≤80dB

Zasilacz::

380 V/50 Hz/3ph lub inna opcja

Tworzywo:

Stal

Źródła energii::

Woda, energia elektryczna, gaz

Aplikacja::

Autobus/ciężarówka lub inne metalowe produkty

System ogrzewania:

Palnik marki Riello

Podkreślić:

60-minutowy panel z wełny skalnej

specjalnie zaprojektowana kabina do rozpylania farb

płytka ognioodporna do kabiny rozpylającej

Opis produktu

Niestandardowy 60-minutowy system panelów z kamiennej wełny. CoatTech inteligentne urządzenia.

Zaprojektowany do fabryk o ograniczonej przestrzeni (opcje szerokości 5,60 m i 6,20 m).CoatTech dostarcza certyfikowane przez CNAS 60-minutowe systemy paneli z wełny skalnej o temperaturze ognia z wsparciem instalacji i uruchomienia na miejscu w ciągu 12-15 dni.

Klient nazywał go również systemem powłoki przemysłowej, 60 minut panel ogniowy, panel kanapkowy z wełny, kompaktowy układ kabiny rozpylającej, usługa uruchamiania na miejscu

Przegląd

W przypadku wprowadzenia nowych linii powlekania lub podziału pomieszczeń przemysłowych, producenci często napotykają dwie kluczowe przeszkody:

wąskie odciski fabrycznea takżeścisłe lokalne przepisy dotyczące bezpieczeństwa przeciwpożarowego.

Niestandardowy modułowy system przegród z wełny skalnej CoatTech został specjalnie zaprojektowany, aby rozwiązywać oba problemy jednocześnie.Dzięki połączeniu precyzyjnych układów przestrzennych z certyfikowaną 60-minutową odpornością ogniową, upewniamy się, że sprzęt idealnie pasuje, przechodzi lokalne audyty bezpieczeństwa i działa niezawodnie.

Główne wydarzenia

1.60-minutowa odporność ogniowa:Oficjalnie przetestowane i certyfikowane zgodnie z normami GB/T 9978 (uznane przez CNAS / CMA / ILAC-MRA).

2- dostosowane układy przestrzenne:Opcje wstępnie zaprojektowane specjalnie dla szerokości obiektu ograniczonych do50,60 m (opcja 1)lub6.20 m (opcja 2).

3Wysokiej gęstości izolacji:Zbudowany z 50 mm podwójnych kolorowych paneli stalowych wypełnionych niepalnym rdzeniem 100 kg/m3.

4.Klucz w ręku wdrożenie na miejscu:1 doświadczony inżynier pole wysłany do waszego obiektu dla12-15 dniZestaw konstrukcyjny, integracja i uruchomienie.

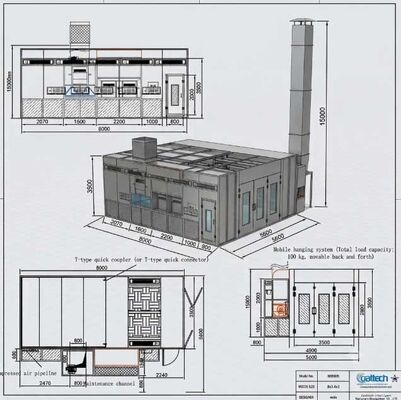

Opcje podwójnego układu przestrzennego: Opcja 1 vs. Opcja 2

Niestandardowa 60-minutowa ognioodporna kabina lakiernicza z wełny skalnej | Inteligentny sprzęt CoatTech

Standardowe układy wyposażenia często się nie sprawdzają, gdy przestrzeń jest ściśle ograniczona.

CoatTech zapewnia dwie zoptymalizowane konfiguracje strukturalne w oparciu o dokładne ograniczenia graniczne zakładu:

Opcja 1: Zalecana dla szerokości obiektu maksymalnie 5,60 m

1.Skoncentruj się:Maksymalna wydajność przestrzenna w ciasnych korytarzach operacyjnych.

2.Projekt:Ultra-kompaktowy odcisk, który integruje ściany paneli i przewody, nie naruszając wewnętrznej przestrzeni roboczej ani bezpieczeństwa.

Element / parametr systemu	Szczegółowe specyfikacje techniczne i wymagania dotyczące konfiguracji	Uwagi / Zgodność
1.0 Główne wymiary i dostosowanie terenu
Wnętrze rozmiaru roboczego	8000 × 3400 × 3000 mm (L × W × H)	Komora do obróbki
Wyjściowy rozmiar ogólny	8110 × 5600 × 3500 mm (L × W × H) (włącznie z przejściem obsługi 800 mm)	Pasuje do 5,6 m granicy obiektu
Podstawa i podłoga	Całkowicie dopasowane do istniejącej podłogi hangaru.	100% podłogi z płynem
Przejście utrzymania	Zawiera 800 mm dedykowanego korytarza konserwacyjnego do obsługi wentylatorów i kanałów.	Zintegrowany układ
2.0 Konstrukcja kabiny i panele zapalne
Płyty ścienne	50 mm wysokiej wytrzymałości płyty sendwichowe z wełny skalnej; skuteczna szerokość 1150 mm; podwójne płyty stalowe o bieli kolorze 0,6 mm; gęstość rdzenia: 120 kg/m3; Pożar: klasa A1.	Klasy A1
Płyty dachowe	50 mm wysokiej wytrzymałości płyty sendwichowe z wełny skalnej; skuteczna szerokość 1150 mm; podwójne płyty stalowe o bieli kolorze 0,6 mm; gęstość rdzenia: 120 kg/m3; Pożar: klasa A1.	Klasy A1
Główne wejście	3000 × 2800 mm (W × H); Czterokrotnie składane drzwi z giętej arkuszy z kwadratową ramą rurową, rdzeń izolacyjny PU, okna obserwacyjne ze szkła hartowanego, zawiasy ciężko działające.	Łatwe i płynne działanie
Drzwi dla pracowników	1 jednostka znajdująca się po lewej stronie przedniej, rozmiar: 800 × 2000 mm (W × H); wyposażona w automatyczne zamki bezpieczeństwa odcisku ciśnienia i ocieplone szyby.	Wyjście awaryjne
3.0 System wentylacji i przepływu powietrza
Pojemność przepływu powietrza	30,000 m3/h całkowitego przepływu powietrza (równoważone podaż i wydechy).	Duża wydajność
Powierzchnie wydechowe	Ściana boczna plenum wydechowe (wysokość: 1000 mm), wykonane z rur kwadratowych o wymiarach 50x50 mm, pokryte płytami z wełny skalnej i wewnętrznym filtrem z włókna szklanego.	Projektowanie boczne
Szafka wentylatora	2 jednostki wentylatorów odśrodkowych z podwójnym wlewem zewnętrznego wirnika YDW-5.0A; Moc silnika: 5,5 kW na jednostkę (w sumie 11 kW); wyposażony w elektryczny modulujący amortyzator Belimo.	30Pojemność
Obliczanie prędkości powietrza	Prędkość powietrza = całkowity przepływ powietrza / 3600 / powierzchnia przekroju poprzecznego = 30000 / 3600 / (8,0 × 3,4) = 0,306 m/s (prędkość powietrza bez obciążenia: 0,35 m/s).	Zgodna prędkość przepływu powietrza
Szafka wentylatora wydechowego	1 jednostka wentylatora odśrodkowego TAE-560H z podwójnym wlewem (z napędem na pas); Moc silnika: 11 kW; Całkowity przepływ powietrza: 30 000 m3/h; Ciśnienie statyczne ≥ 700 Pa; Amortyzator ręczny/elektryczny.	Wysokie ciśnienie statyczne
4.0 FILTRACJA I OCHRONA Środowiska
Pierwszy etap wstępnego filtra	Bawełna wstępnie filtrowana do wchłaniania, klasy G3 zgodnie z normą EN 779.	Wstępna filtracja pyłu
Filtr sufitowy drugiego stopnia	Filtr 3D pełnej głębi, lepki, niewysoce wydajny, klasyfikacja EN 779 klasa F5.	Pochwytywanie cząstek cienkiej
3 stopniowy zatrzymujący farbę	Maty do zatrzymywania farby z włókna szklanych: pierwsza warstwa na bocznych plenurach wydechowych, druga warstwa na dnie szafki wydechowej (zielony wlot, biały wlot, norma EN 779 klasa G3).	Filtracja nadmiernego oprysku
Adsorpcja VOC w 4. etapie	System filtrów węgla aktywnego granulowanego do adsorpcji rozpuszczalników organicznych (benzenu, ksylenu, LZO).	Zgodność ze standardami ochrony środowiska
5.0 Oświetlenie i sterowanie elektryczne
Oświetlenie sufitu	2 rzędy: 10 grup × 4 rurki = 40 sztuk rurek 22W T8 LED.	IP65 - odporność na wybuchy
Oświetlenie boczne	2 rzędy: 10 grup × 2 rurki = 20 sztuk rurek LED 8W T8.	IP65 - odporność na wybuchy
Poziom oświetlenia	Oświetlenie ≥ 1000 LUX z dedykowanymi wybuchoodpornymi lampami.	Wysoka widoczność
Kabinet sterujący	Standardowe przekaźniki i urządzenia sterujące przyciskiem; Funkcje: sterowanie opryskami, oświetlenie, alarm awaryjny, zasilanie główną, awaryjne zatrzymanie, miernik ciśnienia różnicowego.	Przesyłki wybuchoodporne
6.0 Wydobycie, sprężone powietrze i urządzenia pomocnicze
Przewody wydechowe	12 sekcji kanałów wydechowych o wymiarach 800 × 800 × 1000 mm, 1 × 90° łokcia, 1 × 45° łokcia.	Włączając 15m komina spec
Przewód sprężonego powietrza	Rurociąg ciśnionego powietrza ze stali nierdzewnej DN15; szybkie sprzęgacze typu T po lewej i prawej stronie; przednia część wyposażona w zestaw 3 jednostek AIRTAC FRL (separator olej-woda + regulator).	Włączając AIRTAC FRL
Całkowita moc	24 kW (wiatuły 22 kW + oświetlenie ~2 kW).	380V/50Hz/3fazy
Dokumenty i usługi	Zawiera instrukcję obsługi, schemat okablowania, certyfikat zgodności, listę opakowań	Pełny pakiet wsparcia

Opcja 2: Zalecana dla szerokości obiektu maksymalnie 6,20 m

1.Skoncentruj się:Zwiększona ergonomija operatora i dostęp do obsługi technicznej.

2.Projekt:Wykorzystuje dodatkowy wolny bok, aby zapewnić szersze korytarze przechodzące, uproszczając rutynową konserwację, wymianę filtrów i obsługę materiałów.

Element / parametr systemu	Szczegółowe specyfikacje techniczne i wymagania dotyczące konfiguracji	Uwagi / Zgodność
1.0 Główne wymiary i dostosowanie terenu
Wnętrze rozmiaru roboczego	8000 × 4000 × 3000 mm (L × W × H)	Maksymalna szerokość wnętrza
Wyjściowy rozmiar ogólny	8110 × 6200 × 3500 mm (L × W × H) (włącznie z przejściem obsługi 800 mm)	Większa niż 5,6 m
Podstawa i podłoga	Całkowicie dopasowane do istniejącej podłogi hangaru.	100% podłogi z płynem
Przejście utrzymania	Zawiera 800 mm dedykowanego korytarza konserwacyjnego do obsługi wentylatorów i kanałów.	Układ zewnętrzny
2.0 Konstrukcja kabiny i panele zapalne
Płyty ścienne	50 mm wysokiej wytrzymałości płyty sendwichowe z wełny skalnej; skuteczna szerokość 1150 mm; podwójne płyty stalowe o bieli kolorze 0,6 mm; gęstość rdzenia: 120 kg/m3; Pożar: klasa A1.	Klasy A1
Płyty dachowe	50 mm wysokiej wytrzymałości płyty sendwichowe z wełny skalnej; skuteczna szerokość 1150 mm; podwójne płyty stalowe o bieli kolorze 0,6 mm; gęstość rdzenia: 120 kg/m3; Pożar: klasa A1.	Klasy A1
Główne wejście	3000 × 2900 mm (W × H); Czterokrotnie zgięte drzwi z blachy metalowej z kwadratową ramą rurkową, rdzeń izolacyjny PU, okna obserwacyjne ze szkła hartowanego, zawiasy ciężkie.	Drzwi o wyższej otwartości
Drzwi dla pracowników	1 jednostka znajdująca się po lewej stronie przedniej, rozmiar: 800 × 2000 mm (W × H); wyposażona w automatyczne zamki bezpieczeństwa odcisku ciśnienia i ocieplone szyby.	Wyjście awaryjne
3.0 System wentylacji i przepływu powietrza
Pojemność przepływu powietrza	30,000 m3/h całkowitego przepływu powietrza (równoważone podaż i wydechy).	Duża wydajność
Powierzchnie wydechowe	Ściana boczna plenum wydechowe (wysokość: 1000 mm), wykonane z rur kwadratowych o wymiarach 50x50 mm, pokryte płytami z wełny skalnej i wewnętrznym filtrem z włókna szklanego.	Projektowanie boczne
Szafka wentylatora	2 jednostki wentylatorów odśrodkowych z podwójnym wlewem zewnętrznego wirnika YDW-5.0A; Moc silnika: 5,5 kW na jednostkę (w sumie 11 kW); wyposażony w elektryczny modulujący amortyzator Belimo.	30Pojemność
Obliczanie prędkości powietrza	Prędkość powietrza = całkowity przepływ powietrza / 3600 / powierzchnia przekroju poprzecznego = 30000 / 3600 / (8,0 × 4,0) = 0,260 m/s (obliczenie prędkości nominalnej: 0,347 m/s).	Zgodna prędkość przepływu powietrza
Szafka wentylatora wydechowego	1 jednostka wentylatora odśrodkowego TAE-560H z podwójnym wlewem (z napędem na pas); Moc silnika: 11 kW; Całkowity przepływ powietrza: 30 000 m3/h; Ciśnienie statyczne ≥ 700 Pa; Amortyzator ręczny/elektryczny.	Wysokie ciśnienie statyczne
4.0 FILTRACJA I OCHRONA Środowiska
Pierwszy etap wstępnego filtra	Bawełna wstępnie filtrowana do wchłaniania, klasy G3 zgodnie z normą EN 779.	Wstępna filtracja pyłu
Filtr sufitowy drugiego stopnia	Filtr 3D pełnej głębi, lepki, niewysoce wydajny, klasyfikacja EN 779 klasa F5.	Pochwytywanie cząstek cienkiej
3 stopniowy zatrzymujący farbę	Maty do zatrzymywania farby z włókna szklanych: pierwsza warstwa na bocznych plenurach wydechowych, druga warstwa na dnie szafki wydechowej (zielony wlot, biały wlot, norma EN 779 klasa G3).	Filtracja nadmiernego oprysku
Adsorpcja VOC w 4. etapie	System filtrów węgla aktywnego granulowanego do adsorpcji rozpuszczalników organicznych (benzenu, ksylenu, LZO).	Zgodność ze standardami ochrony środowiska
5.0 Oświetlenie i sterowanie elektryczne
Oświetlenie sufitu	2 rzędy: 10 grup × 4 rurki = 40 sztuk rurek 22W T8 LED.	IP65 - odporność na wybuchy
Oświetlenie boczne	2 wiersze: 10 grup × 4 rurki = 40 sztuk rurek LED 8W T8.	IP65 - odporność na wybuchy (zwiększona)
Poziom oświetlenia	Oświetlenie ≥ 1000 LUX z dedykowanymi wybuchoodpornymi lampami.	Wysoka widoczność
Kabinet sterujący	Standardowe przekaźniki i urządzenia sterujące przyciskiem; Funkcje: sterowanie opryskami, oświetlenie, alarm awaryjny, zasilanie główną, awaryjne zatrzymanie, miernik ciśnienia różnicowego.	Przesyłki wybuchoodporne
6.0 Wydobycie, sprężone powietrze i urządzenia pomocnicze
Przewody wydechowe	12 sekcji kanałów wydechowych o wymiarach 800 × 800 × 1000 mm, 1 × 90° łokcia, 1 × 45° łokcia.	Włączając 15m komina spec
Przewód sprężonego powietrza	Rurociąg ciśnionego powietrza ze stali nierdzewnej DN15; szybkie sprzęgacze typu T po lewej i prawej stronie; przednia część wyposażona w zestaw 3 jednostek AIRTAC FRL (separator olej-woda + regulator).	Włączając AIRTAC FRL
Całkowita moc	24 kW (wiatuły 22 kW + oświetlenie ~2 kW).	380V/50Hz/3fazy
Dokumenty i usługi	Zawiera instrukcję obsługi, schemat okablowania, certyfikat zgodności, listę opakowań	Pełny pakiet wsparcia

Niestandardowa 60-minutowa ognioodporna kabina lakiernicza z wełny skalnej | Inteligentny sprzęt CoatTech

Certyfikat bezpieczeństwa przeciwpożarowego i zapewnienia jakości

Systemy paneli CoatTech podlegają rygorystycznym testom pieca przez akredytowane krajowe centra testowe (SCFRI / NFTC).

1.Próbowana integralność i izolacja:Utrzymanie stabilności konstrukcyjnej i zabezpieczenia termicznego przez ponad60 minut.pod wpływem intensywnego ognia.

2Międzynarodowe uznanie:Nasze angielskie sprawozdania z inspekcji wskazująCNAS,CMA, orazILAC-MRAZapewniają one bezpośrednią akceptację dla lokalnych służb straży pożarnej w Europie, na Bliskim Wschodzie, w obu Amerykach i w regionie Azji i Pacyfiku.

Usługi w terenie pod klucz: od zakładu do pełnej eksploatacji

Nie tylko dostarczamy sprzęt, ale gwarantujemy gotowość operacyjną.

1- Pełna dokumentacja inżynierska:Natychmiastowy dostęp do szczegółowych rysunków 3D, schematów elektrycznych, szczegółowych podziałów cen i oficjalnych raportów inspekcyjnych.

2.Wsparcie instalacji na miejscu:Rozpowiadamy.1 starszy inżynier terenowydo witryny12-15 dni.

3.Wdrożenie systemu i szkolenia:Nasz technik przeprowadza kompletne kontrole ustawienia, badania przepływu powietrza/ogrzewania, weryfikacje bezpieczeństwa i praktyczne szkolenia dla lokalnego zespołu operacyjnego.

Często zadawane pytania (FAQ)

P: Czy 50 mm płytka sandwich z wełny skalnej wystarczy na 1 godzinę odporności na ogień?
CoatTech® 50 mm panel ściany wykorzystuje wysokiej gęstości (100 kg / m3) wełny skalnej związanej z wysokotemperaturowym klejem i silikatowych włókien szwoju uszczelnienia.Został oficjalnie certyfikowany zgodnie z normami GB/T 9978 w celu utrzymania integralności konstrukcyjnej i izolacji termicznej przez pełne 60 minut.

P: Jak wybrać pomiędzy opcją 1 (5,60 m) a opcją 2 (6,20 m)?

Odpowiedź: Jeśli dostępna szerokość wolnego obiektu jest ściśle ograniczona do 5,60 metra lub mniej, wybierz opcję 1.wybierz opcję 2, aby wykorzystać szersze pasy dostępu do obsługi technicznej i operatora.

P: Co jest wliczone w usługę instalacji 12-15 dni na miejscu?

A: CoatTech dostarcza 1 specjalisty na miejscu, który poprowadzi montaż paneli konstrukcyjnych, weryfikację uszczelnienia, wyrównanie kanałów/komponentów, początkowe uruchomienie systemu, testy operacyjne,i szkolenia w zakresie bezpieczeństwa dla personelu obsługującego.

Gotowi na optymalizację obiektu?

Zdobądź dokładne specyfikacje, rysunki 3D i certyfikowane raporty z badań do przeglądu inżynierii.

Inżynieria ekspercka. Dostosowane przemysłowe powłoki i spray
