Transformer Tank Spray & Baking Booth CoatTech

Przedmiot obrabiany

Typowy rozmiar

Typowa waga

Wymóg powłoki

Zbiornik transformatora mocy

6 000 – 12 000 mm dł

10 – 50 T

Zewnętrzna odporna na warunki atmosferyczne + wewnętrzna powłoka olejoodporna

Zbiornik transformatora rozdzielczego

2000 – 6000 mm dł

2 – 10 T

Jednowarstwowa zewnętrzna, opcjonalnie wewnętrzna

Grzejnik transformatorowy / chłodnica

1500 – 4000 mm dł

0,5 – 3 T

Zanurz lub spryskaj, tylko zewnętrznie

Duża konstrukcja stalowa

do 15 000 mm dł

do 60 t

Podkład + warstwa nawierzchniowa, natryskiwanie i pieczenie

Zbiornik ciśnieniowy

3000 – 10 000 mm dł

5 – 30 T

Zewnętrzna powłoka antykorozyjna

Parametr

Konfigurowalny zakres

Notatki

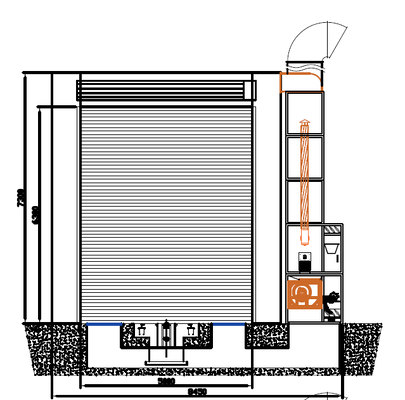

Długość wewnętrzna kabiny

12 000 – 20 000 mm

Dopasowany do obrabianego przedmiotu + luz końcowy

Szerokość wewnętrzna kabiny

6000 – 8000 mm

Umożliwia dostęp z boku i ruch operatora

Wysokość wewnętrzna kabiny

6000 – 8000 mm

Mieści pełną wysokość zbiornika i prześwit podnoszenia

Długość przedmiotu obrabianego

do 12 000 mm

Dłużej na zamówienie

Masa przedmiotu obrabianego

do 50 t

System przenoszenia o wartości znamionowej powyżej masy obrabianego przedmiotu

Prędkość powietrza

0,25 – 0,35 m/s (bez obciążenia)

Ciąg opadający w całym przekroju

Objętość powietrza

wielkości koperty

Nawiew i wywiew zrównoważony do przekroju kabiny

Oświetlenie

800 – 1200 LUX

Oprawy LED w wykonaniu przeciwwybuchowym IP65

Ogrzewanie – olej napędowy

200 – 400 kW

Palnik Riello, wymiennik ciepła ze stali nierdzewnej 304

Ogrzewanie – elektryczne

150 – 350 kW

Elementy nierdzewne 304, kontrola etapowa

Cykl pieczenia

10 – 25 minut do 60°C

W zależności od masy i opcji grzania

Obsługa materiałów

szyna podłogowa / wózek z łańcuchem rolkowym, 20 – 60 T

Alternatywa: suwnica lub obrotnica

Filtrowanie

4 stopnie — G3 / F5 / środek zatrzymujący lakier / węgiel aktywny

Możliwość rozbudowy do wyższej wydajności

Zasilanie

380 V, 50 Hz lub 60 Hz

Inne napięcia na zamówienie

Ochrona przeciwwybuchowa

Silniki, oświetlenie, szafy, przewody i skrzynki przyłączeniowe w wykonaniu przeciwwybuchowym

Dopuszczony do powłok na bazie oleju

Moduł

Dołączony

Koperta stoiska

Płyty warstwowe z wełny skalnej (ściana 70 mm / dach 50 mm), stal malowana obustronnie

Komnata plenum

Rama z rur kwadratowych, rynna filtracyjna i siatka wsporcza

Drzwi

Elektryczna roleta roletowa (główna) + drzwi osobowe z zamkiem odciążającym i oknem widokowym

Studnia podłogowa

Ruszt kratowy z płaskim rusztem stalowym o wymiarach 30 × 4 mm

Jednostka dostarczająca powietrze

Wentylatory odśrodkowe dwustronnie ssące, napęd pasowy, przepustnica modulacyjna

Zespół wydechowy

Wentylator promieniowy dwustronny, napęd pasowy, przepustnica regulacyjna

Kanały

Sekcje proste plus kolanka 90° i 45°

Oświetlenie

Świetlówki LED T8 w puszkach przeciwwybuchowych IP65, w rzędach sufitowych i bocznych

Filtrowanie

4 stopnie — filtr wstępny G3, filtr dokładny F5, pochłaniacz farby z włókna szklanego, węgiel aktywny

Ogrzewanie (opcjonalnie)

Palnik wysokoprężny z wymiennikiem ciepła lub zespołem elementów elektrycznych

Sprzęt do natryskiwania

Pompa hydrodynamiczna 60:1, zbiornik farby ze stali nierdzewnej, węże wysokociśnieniowe, pistolety

Obsługa materiałów

Wózek transportowy z łańcuchem rolkowym z platformą, szyną, napędem VFD i pilotem

Sterowanie elektryczne

Szafka przeciwwybuchowa — tryb natryskiwania, tryb pieczenia, synchronizacja, oświetlenie, alarm awarii, wyłącznik awaryjny

Dokumentacja

Instrukcja konserwacji, schemat elektryczny, certyfikat zgodności, lista pakowania

Pytanie

Odpowiedź

Czy kabina może pokryć zarówno powierzchnie wewnętrzne, jak i zewnętrzne?

Tak. Dostęp do drzwi na całej wysokości i oświetlenie boczne umożliwiają operatorom pracę wewnątrz zbiornika, podczas gdy powierzchnie zewnętrzne są powlekane w tym samym cyklu.

Jaka jest maksymalna masa obrabianego przedmiotu?

Standardowe konstrukcje obejmują obciążenie do 50 T, z systemem przenoszenia umieszczonym nad obrabianym przedmiotem. Na zamówienie możliwe jest wykonanie cięższych zadań.

Budujesz na 60 Hz / 380 V?

Tak. Budki budowane są zgodnie z regionalnymi standardami zasilania, w tym 380 V 60 Hz; potwierdź dostawę swojej witryny na etapie zapytania.

Jakie zabezpieczenie przeciwwybuchowe obejmuje?

Silniki przeciwwybuchowe, obudowy oświetleniowe, szafy sterownicze, elastyczne przewody kablowe i skrzynki przyłączeniowe, przystosowane do powłok na bazie oleju.

Jak przemieszcza się 35-tonowy czołg?

Montowany na podłodze wózek transportowy z łańcuchem rolkowym przenosi obrabiany przedmiot na platformę. Pozwala to uniknąć kosztów i prześwitu suwnicy.

Czy ogrzewanie można dodać później?

Tak. Ogrzewanie na olej napędowy lub elektryczny można określić na etapie zamówienia lub doposażyć, w zależności od dostępności mocy i miejsca.

Czy budkę można zamontować na zewnątrz?

Instalacja wewnętrzna jest standardem. Możliwe są układy zewnętrzne z okładziną odporną na warunki atmosferyczne i drenażem – konsultacja na zapytanie.
