OPT-Line ISO 7 Robotówka do pokrycia czystych pomieszczeń

OPT-Line ISO 7 — Zrobotyzowana linia do powlekania

Do samochodowych części optycznych ·  Powłoka utwardzająca + Anti-Fog + utwardzanie UV LED ·  Obudowa klasy czystości ISO 7

CZYSTOŚĆ

ISO 7
(ISO 14644-1)

WYDAJNOŚĆ

60 → 300 szt./godz.

OBUDOWA

15 × 12 × 5 m
(konfigurowalna)

ZGODNOŚĆ

CE · ATEX
na życzenie

Klasa ISO

cząstki ≥0,5 µm / m³

Starsza nazwa

Typowe zastosowanie

ISO 5

3 520

Klasa 100

Półprzewodniki, napełnianie aseptyczne

ISO 6

35 200

Klasa 1 000

Optyka precyzyjna, urządzenia medyczne

ISO 7

352 000

Klasa 10 000

Farmaceutyka, medycyna, powlekanie precyzyjne ← ta linia

ISO 8

3 520 000

Klasa 100 000

Ogólne obszary czyste przemysłowe

ISO 9

35 200 000

—

Zwykłe klimatyzowane pomieszczenie

Dlaczego 0,5 mikrona ma znaczenie

Ludzki włos ma grubość około 50 mikronów — sto razy większą niż rozmiar cząstek kontrolowany przez ISO 7. Cząstki te są niewidoczne dla oka, jednak na mokrej powłoce optycznej każda z nich staje się widoczną jasną plamką po utwardzeniu. Dlatego linie do powlekania optycznego pracują według normy ISO 7, a nie ogólnej normy przemysłowej.

1 · Filtracja końcowa HEPA

Filtr wstępny G4 chroni kolejne stopnie, filtry workowe F7/F9 usuwają drobne cząstki, a końcowe filtry HEPA H13/H14 w plenum sufitowym usuwają 99,95% lub więcej pozostałych cząstek, zanim powietrze dotrze do części.

2 · Wysoka częstotliwość wymiany powietrza

ISO 7 zazwyczaj wymaga od 30 do 60 wymian powietrza na godzinę. Ciągłe rozcieńczanie utrzymuje liczbę cząstek na niskim poziomie podczas pracy linii — jednostka powlekająca o objętości 900 m³ przy 40 wymianach na godzinę potrzebuje około 36 000 m³/h powietrza nawiewanego.

3 · Dodatnie ciśnienie

Strefa czysta jest utrzymywana pod wyższym ciśnieniem niż otaczający obszar, więc gdy drzwi się otwierają, powietrze przepływa na zewnątrz. Brudne powietrze nigdy nie może się przedostać. Ciśnienie jest monitorowane i alarmowane przez PLC.

4 · Kontrola ludzi i materiałów

Operatorzy są największym źródłem cząstek — chodząca osoba uwalnia dziesiątki tysięcy płatków skóry na minutę. Śluzy powietrzne (SAS), maty lepkie, odzież ochronna do pomieszczeń czystych i przebieralnie (Vestiaires) nie są opcjonalnymi dodatkami; są częścią klasyfikacji.

#

Stacja

Funkcja

1

Ładowanie i mocowanie

Soczewki ładowane na wieszaki na poziomie podłogi; standardowo 16 sztuk na wieszak.

2

Obróbka wstępna / odpylanie

Nadmuch powietrza jonizowanego usuwa cząstki przed powlekaniem.

3

Robocze powlekanie utwardzające

Sześciosiowy robot nakłada powłokę utwardzalną UV wewnątrz filtrowanej kabiny.

4

Odparowanie

Kontrolowany czas przebywania pod czystym, filtrowanym przepływem powietrza przed utwardzaniem.

5

Utwardzanie UV LED

Tunel UV LED utwardza powłokę utwardzającą w ciągu kilku sekund, przy niskiej temperaturze podłoża.

6

Powłoka Anti-Fog

Roboczne lub ręczne nakładanie powłoki 1K Anti-Fog.

7

Elektryczny piec utwardzający

Piec elektryczny z kontrolą temperatury strefowej do utwardzania termicznego lub podgrzewania.

8

Chłodzenie

Chłodzona sekcja z filtrowanym powietrzem doprowadza części do temperatury obsługi.

9

Rozładunek i kontrola

Części opuszczają obudowę w celu rozładunku i kontroli jakości w linii.

Natrysk roboczy — sześciosiowy robot nakładający powłokę na wiszące wieszaki z soczewkami.

Utwardzanie w linii — tunel UV LED, a następnie piec utwardzający elektryczny.

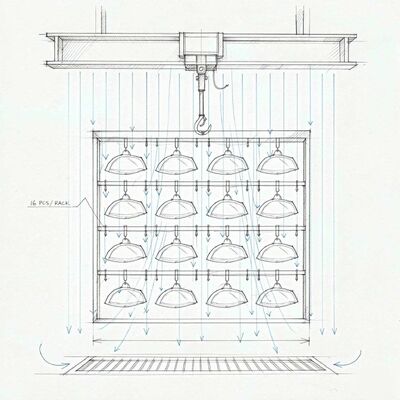

Wieszak przenośnika podwieszanego — 16 soczewek na wieszak pod laminarnym czystym powietrzem.

Parametr

Specyfikacja

Element obrabiany

Samochodowe soczewki reflektorów / tylnych lamp, odbłyśniki, osłony lamp

Podłoże

PC, PMMA — mocowanie zaprojektowane do geometrii części

Ładowanie na wieszak

16 sztuk na wieszak (możliwość modyfikacji)

Wydajność

60 szt./godz. (podstawa), skalowalna do 300 szt./godz.

Klasa czystości pomieszczenia

ISO 7 (ISO 14644-1) w strefie powlekania

Obudowa pomieszczenia czystego

15 000 × 12 000 × 5 000 mm (dł. × szer. × wys.) — konfigurowalna

Filtracja

Filtr wstępny G4 + filtr workowy F7/F9 + końcowa filtracja HEPA H13/H14

Wymiany powietrza

30–60 wymian/godz., projektowane zgodnie z uzgodnioną klasą i objętością pomieszczenia

Wzór przepływu powietrza

Pionowy laminarny przepływ w dół, dodatnie ciśnienie, powrót powietrza na poziomie podłogi

Robot malujący

1–2 × robot sześciosiowy, klasa udźwigu 120–200 kg, pakiet natryskowy i układ zasilania farbą

Przenośnik

Przenośnik podwieszany lub przenośnik szynowy podłogowy, napędzany przez falownik

Utwardzanie UV

Tunel UV LED, dobrany do parametrów technicznych powłoki i prędkości linii

Utwardzanie termiczne

Piec elektryczny z kontrolą strefową, od temperatury otoczenia do 220 °C

Oszczędność energii

Inteligentny system sterowania oszczędzaniem energii z falownikiem; odzysk ciepła z płytowym wymiennikiem krzyżowym EcoSmart

Sterowanie

PLC + HMI, zarządzanie recepturami, monitorowanie ciśnienia, dziennik alarmów

Zasilanie

380 V / 50 Hz / 3-fazowe (dostępne inne lokalne standardy)

Zgodność

CE; konfiguracja zgodna z ATEX dostępna na życzenie (Strefa 1 / Strefa 2)

Systemy wentylacyjne to nasz podstawowy produkt

Jednostka wentylacyjna obsługująca kabinę natryskową — filtracja, nawiew laminarny, kontrola temperatury i wilgotności, wyciąg i odzysk ciepła — to standardowy sprzęt, który produkujemy, a nie podwykonawstwo. Dla jednostki powlekającej o objętości 900 m³ jest to dla nas sprawdzona skala.

Uczciwość w zakresie zakresu

Naszą siłą jest linia powlekająca i system wentylacyjny, który ją obsługuje. Zakładowy, centralny system HVAC to inna dziedzina i powiemy o tym, a nie będziemy obiecywać zbyt wiele. Tam, gdzie nie jesteśmy odpowiednim dostawcą, mówimy to jasno.

Sprawdzone projekty w przemyśle ciężkim

W pełni zamknięte kabiny natryskowe do transformatorów o masie 50 ton i średnicy 9,8 m w Jubail w Arabii Saudyjskiej; wysuwana kabina o wymiarach 15 × 7 × 6 m dla europejskiego producenta konstrukcji stalowych; niestandardowy program czterech jednostek w Rosji.

Wbudowana energooszczędność

Inteligentne sterowanie oszczędzaniem energii z falownikiem i odzysk ciepła z płytowym wymiennikiem krzyżowym EcoSmart zmniejszają obciążenie świeżym powietrzem — które jest największym kosztem eksploatacji na linii powlekającej z 100% świeżym powietrzem.
